LINEARACHSEN UND ACHSSYSTEME HX

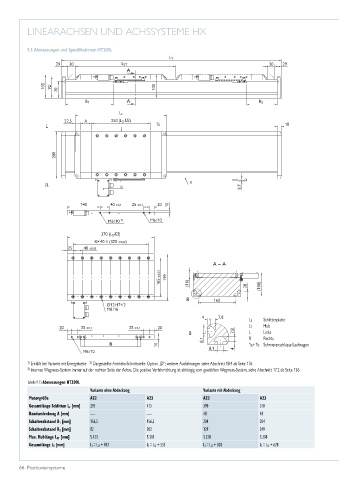

9.5 Abmessungen und Spezifikationen HT200L
L T
29 30 L ST 30 29
A

100 92 100
70
A
B 1 B 2
L c
22,5 A 250 (L S A22)
L 1a 18

200

3)
R 2) 9,7

140 40 ±0,1 25 ±0,1 20 10

M6/10 1) M6/10

370 (L S A23)
8×40 = (320 ±0,03)
25 40 ±0,03

A – A
165 ±0,03 199 (16) 20 (100)

B 160
Ø12H7×2
M8/16
4 7,8 L S Schlittenplatte
20 25 ±0,1 25 ±0,1 20 L T Hub
B 7,8 L Links
8,1 R Rechts
1b 10 1a + 1b Schmieranschlüsse Laufwagen
M6/10 8,1 4

1) Entfällt bei Variante mit Energiekette Dargestellte Antriebs-Schnittstelle: Option „D“; weitere Ausführungen siehe Abschnitt 18.4 ab Seite 176
2)
3) Internes Wegmess-System immer auf der rechten Seite der Achse. Die positive Verfahrrichtung ist abhängig vom gewählten Wegmess-System, siehe Abschnitt 17.2 ab Seite 136
Tabelle 9.13 Abmessungen HT200L
Variante ohne Abdeckung Variante mit Abdeckung
Motorgröße A22 A23 A22 A23
Gesamtlänge Schlitten L c [mm] 295 415 390 510
Bandumlenkung A [mm] — — 48 48
Schalterabstand B 1 [mm] 156,5 156,5 204 204
Schalterabstand B 2 [mm] 82 202 129 249
Max. Hublänge L ST [mm] 5.423 5.303 5.328 5.208
Gesamtlänge L T [mm] L T = L ST + 413 L T = L ST + 533 L T = L ST + 508 L T = L ST + 628
