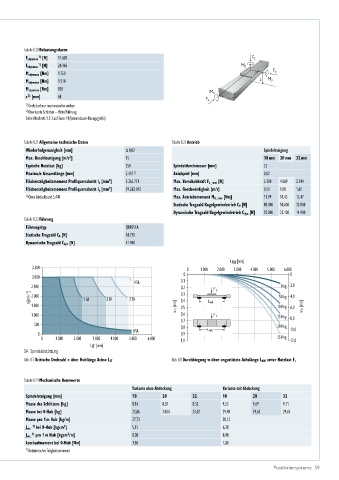

Tabelle 8.20 Belastungsdaten
F ydynmax [N] 11.600 F z
1)
1)
F zdynmax [N] 20.465 M z
M xdynmax [Nm] 1.750 F y
M ydynmax [Nm] 1.514 z M y
M zdynmax [Nm] 858
M x
z [mm] 68
2)
F x
1) Kraft darf nur momentenfrei wirken
2) Oberkante Schlitten – Mitte Führung
Siehe Abschnitt 3.3.3 auf Seite 14 (Lebensdauer-Bezugsgröße)

Tabelle 8.21 Allgemeine technische Daten Tabelle 8.23 Antrieb
Wiederholgenauigkeit [mm] ± 0,02 Spindelsteigung
Max. Beschleunigung [m/s ] 15 10 mm 20 mm 32 mm
2
Typische Nutzlast [kg] 250 Spindeldurchmesser [mm] 32
Maximale Gesamtlänge [mm] 5.457 3) Axialspiel [mm] 0,02
Flächenträgheitsmoment Profilquerschnitt I x [mm ] 3.265.771 Max. Vorschubkraft F x_max [N] 5.300 4.069 2.744
4
4
Flächenträgheitsmoment Profilquerschnitt I y [mm ] 39.262.043 Max. Geschwindigkeit [m/s] 0,50 1,00 1,60
3) Ohne Abdeckband 5.444 Max. Antriebsmoment M A_max [Nm] 11,99 14,45 15,47
Statische Tragzahl Kugelgewindetrieb C 0 [N] 88.000 50.600 32.800
Dynamische Tragzahl Kugelgewindetrieb C dyn [N] 35.800 22.100 14.900
Tabelle 8.22 Führung
Führungstyp QHH25CA
Statische Tragzahl C 0 [N] 48.750
Dynamische Tragzahl C dyn [N] 41.900

L [mm]
AW
3.500 0 1.000 2.000 3.000 4.000 5.000 6.000
0 0
3.000
4 SA 0,1
2.500 0,2 F z 0kg 2,0
n [min –1 ] 2.000 1 SA 2 SA 3 SA 0,3 Lwh 50kg 4,0
0,4
1.500 w v [mm] 0,5 100kg 6,0 w h [mm]
1.000 0,6 F z 150kg
0,7 8,0
500 0,8 200kg
0 SA Lwv 10,0
0 0,9
0 1.000 2.000 3.000 4.000 5.000 6.000 1,0 250kg 12,0
LST [mm]
SA Spindelabstützung
Abb. 8.7 Kritische Drehzahl n über Hublänge Achse L ST Abb. 8.8 Durchbiegung w über ungestützte Achslänge L AW unter Nutzlast F z

Tabelle 8.24 Mechanische Kennwerte
Variante ohne Abdeckung Variante mit Abdeckung
Spindelsteigung [mm] 10 20 32 10 20 32
Masse des Schlittens [kg] 8,16 8,30 8,32 9,55 9,69 9,71
Masse bei 0-Hub [kg] 23,86 24,00 24,02 29,49 29,63 29,64
Masse pro 1 m Hub [kg/m] 27,73 28,12
J rot. bei 0-Hub [kgcm ] 5,15 6,28
1)
2
1)
2
J rot. pro 1 m Hub [kgcm /m] 8,08 8,08
Leerlaufmoment bei 0-Hub [Nm] 1,50 1,80
1) Rotatorisches Trägheitsmoment
