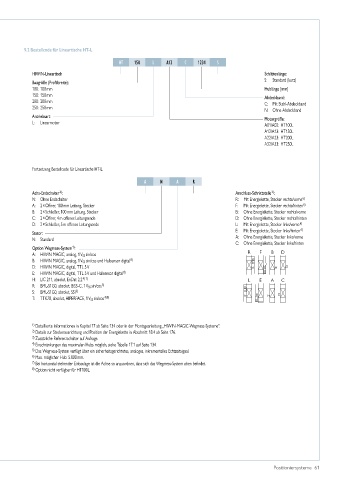

9.2 Bestellcode für Lineartische HT-L

HT 150 L A12 C 1234 S

HIWIN-Lineartisch Schlittenlänge:
Baugröße (Profilbreite): S: Standard (kurz)
100: 100 mm Hublänge [mm]
150: 150 mm Abdeckband:
200: 200 mm C: Mit Stahl-Abdeckband
250: 250 mm N: Ohne Abdeckband
Antriebsart: Motorgröße:
L: Linearmotor A01/A02: HT100L
A12/A13: HT150L
A22/A23: HT200L
A32/A33: HT250L

Fortsetzung Bestellcode für Lineartische HT-L

A N A R

2)
Achs-Endschalter : Anschluss-Schnittstelle :
3)
N: Ohne Endschalter R: Mit Energiekette, Stecker rechts/vorne 6)
A: 2 × Öffner, 100 mm Leitung, Stecker F: Mit Energiekette, Stecker rechts/hinten 6)
B: 2 × Schließer, 100 mm Leitung, Stecker B: Ohne Energiekette, Stecker rechts/vorne
C: 2 × Öffner, 4 m offenes Leitungsende D: Ohne Energiekette, Stecker rechts/hinten
D: 2 × Schließer, 5 m offenes Leitungsende L: Mit Energiekette, Stecker links/vorne 6)
Stator: E: Mit Energiekette, Stecker links/hinten 6)
N: Standard A: Ohne Energiekette, Stecker links/vorne
C: Ohne Energiekette, Stecker links/hinten
1)
Option Wegmess-System :
A: HIWIN MAGIC, analog, 1 V SS sin/cos R F B D
B: HIWIN MAGIC, analog, 1 V SS sin/cos und Hallsensor digital 8)
D: HIWIN MAGIC, digital, TTL 5 V
E: HIWIN MAGIC, digital, TTL 5 V und Hallsensor digital 8)
H: LIC 211, absolut, EnDat 2.2 4) 7) L E A C
R: BML-S1G0, absolut, BiSS-C, 1 V SS sin/cos 5)
S: BML-S1G0, absolut, SSI 5)
T: TTK70, absolut, HIPERFACE, 1 V SS sin/cos 4) 8)

1) Detaillierte Informationen in Kapitel 17 ab Seite 134 oder in der Montageanleitung „HIWIN-MAGIC-Wegmess-Systeme“.
2) Details zur Steckerausrichtung und Position der Energiekette in Abschnitt 18.4 ab Seite 176.
3) Zusätzliche Referenzschalter auf Anfrage.
4) Einschränkungen des maximalen Hubs möglich, siehe Tabelle 17.1 auf Seite 134.
5) Das Wegmess-System verfügt über ein sicherheitsgerichtetes, analoges, inkrementelles Echtzeitsignal.
6) Max. möglicher Hub: 5.000 mm.
7) Bei horizontal stehender Einbaulage ist die Achse so anzuordnen, dass sich das Wegmess-System oben befindet.
8) Option nicht verfügbar für HT100L.
