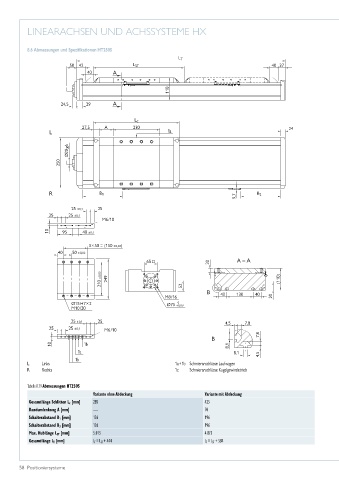

LINEARACHSEN UND ACHSSYSTEME HX
8.6 Abmessungen und Spezifikationen HT250S
L Links 1a + 1b Schmieranschlüsse Laufwagen
R Rechts 1c Schmieranschlüsse Kugelgewindetrieb
Tabelle 8.19 Abmessungen HT250S
Variante ohne Abdeckung Variante mit Abdeckung
Gesamtlänge Schlitten L c [mm] 285 425
Bandumlenkung A [mm] — 70
Schalterabstand B 1 [mm] 126 196
Schalterabstand B 2 [mm] 126 196
Max. Hublänge L ST [mm] 5.013 4.873
Gesamtlänge L T [mm] L T = L ST + 444 L T = L ST + 584
