LINEARACHSEN UND ACHSSYSTEME HX

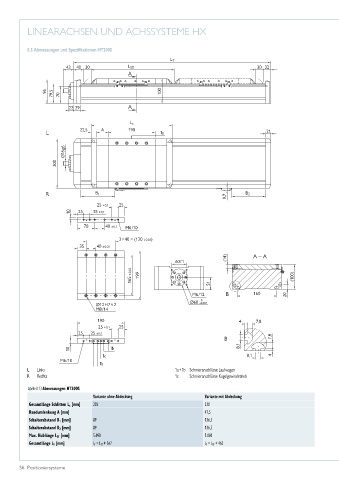

8.5 Abmessungen und Spezifikationen HT200S
L Links 1a + 1b Schmieranschlüsse Laufwagen
R Rechts 1c Schmieranschlüsse Kugelgewindetrieb
Tabelle 8.13 Abmessungen HT200S
Variante ohne Abdeckung Variante mit Abdeckung
Gesamtlänge Schlitten L c [mm] 235 330
Bandumlenkung A [mm] — 47,5
Schalterabstand B 1 [mm] 89 136,5
Schalterabstand B 2 [mm] 89 136,5
Max. Hublänge L ST [mm] 5.098 5.003
Gesamtlänge L T [mm] L T = L ST + 367 L T = L ST + 462
