LINEARACHSEN UND ACHSSYSTEME HX

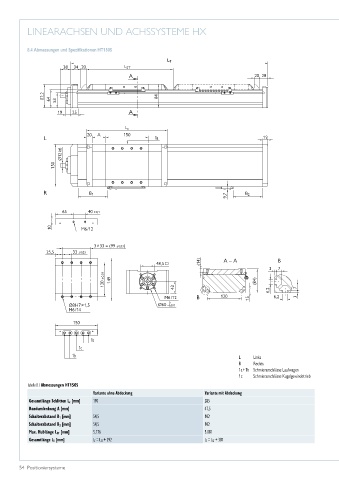

8.4 Abmessungen und Spezifikationen HT150S
L T
38 34 20 L ST
A 20 28
82,2 64 53 84
19 25 A
L c
20 A 150
L 1a 19
Ø12 k6
150
R B 1 B 2
9,7
65 40 ±0,1
10 M6/12
3×33 = (99 ±0,03)
25,5 33 ±0,03
48,5 (14) A – A B
3 7
120 ±0,03 149 (84)
43
6,2 7
M6/12 B 120 15 6,2 3
Ø8H7×1,5 Ø60 0
–0,007
M6/14
150
1b
1c
1b L Links
R Rechts
1a + 1b Schmieranschlüsse Laufwagen
1c Schmieranschlüsse Kugelgewindetrieb
Tabelle 8.7 Abmessungen HT150S
Variante ohne Abdeckung Variante mit Abdeckung
Gesamtlänge Schlitten L c [mm] 190 285
Bandumlenkung A [mm] — 47,5
Schalterabstand B 1 [mm] 54,5 102
Schalterabstand B 2 [mm] 54,5 102
Max. Hublänge L ST [mm] 5.176 5.081
Gesamtlänge L T [mm] L T = L ST + 292 L T = L ST + 387
