LINEARACHSEN UND ACHSSYSTEME HX

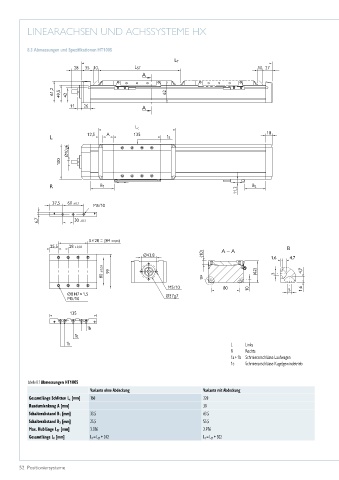

8.3 Abmessungen und Spezifikationen HT100S
L T
28 35 10 L ST 10 27
A
61,2 49,5 42 62
11 26 A
L c
12,5 A 135 18
L 1a
Ø10g6
100
R B 1 B 2
11,2
37,5 60 ±0,1 M5/10
6,7 30 ±0,1
3×28 = (84 ±0,03)
25,5 28 ±0,03 B
Ø43,8 (10) A – A 1,6 4,7
80 ±0,03 99 B (62) 5 4,7
M5/10 80 10 5 1,6
Ø8H7×1,5 Ø37g7
M5/10
135
1b
1c
1b L Links
R Rechts
1a + 1b Schmieranschlüsse Laufwagen
1c Schmieranschlüsse Kugelgewindetrieb
Tabelle 8.1 Abmessungen HT100S
Variante ohne Abdeckung Variante mit Abdeckung
Gesamtlänge Schlitten L c [mm] 160 220
Bandumlenkung A [mm] — 30
Schalterabstand B 1 [mm] 33,5 63,5
Schalterabstand B 2 [mm] 25,5 55,5
Max. Hublänge L ST [mm] 3.036 2.976
Gesamtlänge L T [mm] L T = L ST + 242 L T = L ST + 302
