Page 51 - Positioniersysteme

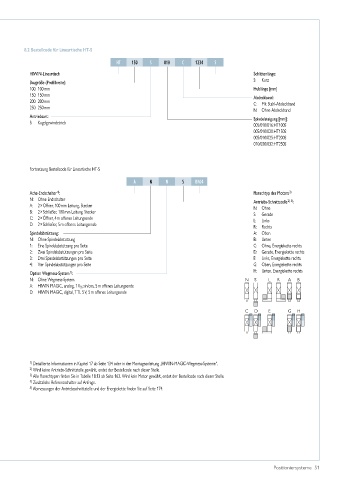

8.2 Bestellcode für Lineartische HT-S

HT 150 S 010 C 1234 S

HIWIN-Lineartisch Schlittenlänge:
Baugröße (Profilbreite): S: Kurz
100: 100 mm Hublänge [mm]
150: 150 mm Abdeckband:
200: 200 mm C: Mit Stahl-Abdeckband
250: 250 mm N: Ohne Abdeckband
Antriebsart: Spindelsteigung [mm]:
S: Kugelgewindetrieb 005/010/016: HT100S
005/010/020: HT150S
005/010/025: HT200S
010/020/032: HT250S

Fortsetzung Bestellcode für Lineartische HT-S

A N N S BR04

Achs-Endschalter : Flanschtyp des Motors 3)
4)
N: Ohne Endschalter Antriebs-Schnittstelle 2) 5) :
A: 2 × Öffner, 100 mm Leitung, Stecker N: Ohne
B: 2 × Schließer, 100 mm Leitung, Stecker S: Gerade
C: 2 × Öffner, 4 m offenes Leitungsende L: Links
D: 2 × Schließer, 5 m offenes Leitungsende
R: Rechts
Spindelabstützung: A: Oben
N: Ohne Spindelabstützung B: Unten
1: Eine Spindelabstützung pro Seite C: Ohne, Energiekette rechts
2: Zwei Spindelabstützungen pro Seite D: Gerade, Energiekette rechts
3: Drei Spindelabstützungen pro Seite E: Links, Energiekette rechts
4: Vier Spindelabstützungen pro Seite G: Oben, Energiekette rechts
1)
Option Wegmess-System : H: Unten, Energiekette rechts
N: Ohne Wegmess-System N S L R A B
A: HIWIN MAGIC, analog, 1 V SS sin/cos, 5 m offenes Leitungsende
D: HIWIN MAGIC, digital, TTL 5 V, 5 m offenes Leitungsende

C D E F G H

1) Detaillierte Informationen in Kapitel 17 ab Seite 134 oder in der Montageanleitung „HIWIN-MAGIC-Wegmess-Systeme“.
2) Wird keine Antriebs-Schnittstelle gewählt, endet der Bestellcode nach dieser Stelle.
3) Alle Flanschtypen finden Sie in Tabelle 18.13 ab Seite 163. Wird kein Motor gewählt, endet der Bestellcode nach dieser Stelle.
4) Zusätzliche Referenzschalter auf Anfrage.
5) Abmessungen der Antriebsschnittstelle und der Energiekette finden Sie auf Seite 174.

Positioniersysteme 51
