Page 38 - Positioniersysteme

LINEARACHSEN UND ACHSSYSTEME HX

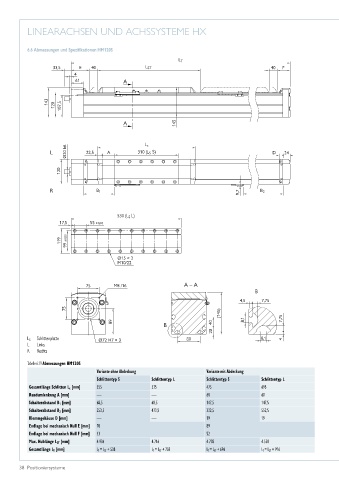

6.6 Abmessungen und Spezifikationen HM120S

L T
33,5 E 40 L ST 40 F
4
61 A

143 120 107,5

A 145

L c
L Ø20 k6 22,5 A 310 (L S S) D 24

120

R B 1 9,7 B 2

530 (L S L)
17,5 55 ±0,03

119 99 ±0,03

Ø15 × 2
M10/22

75 M8 /16 A – A
B
4,5 7,75
75
(145)
89 40 8,1 7,75
B
20
L S Schlittenplatte Ø72 H7 × 3 80 8,1 4
L Links
R Rechts

Tabelle 6.19 Abmessungen HM120S
Variante ohne Abdeckung Variante mit Abdeckung
Schlittentyp S Schlittentyp L Schlittentyp S Schlittentyp L
Gesamtlänge Schlitten L c [mm] 355 575 475 695
Bandumlenkung A [mm] — — 60 60
Schalterabstand B 1 [mm] 68,5 68,5 147,5 147,5
Schalterabstand B 2 [mm] 253,5 473,5 332,5 552,5
Klemmgehäuse D [mm] — — 19 19
Endlage bei mechanisch Null E [mm] 70 89
Endlage bei mechanisch Null F [mm] 33 52
Max. Hublänge L ST [mm] 4.936 4.716 4.778 4.558
Gesamtlänge L T [mm] L T = L ST + 538 L T = L ST + 758 L T = L ST + 696 L T = L ST + 916
