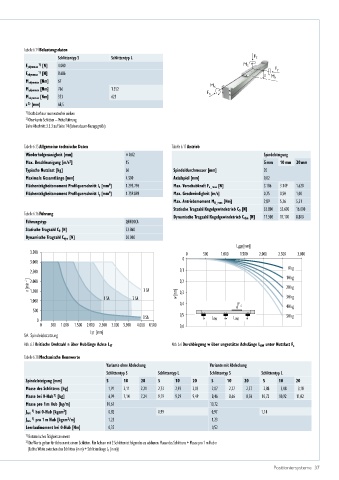

Page 37 - Positioniersysteme
P. 37

Tabelle 6.14 Belastungsdaten
                     Schlittentyp S     Schlittentyp L                                    F z
          F ydynmax  [N]  4.000                                                        M z
               1)
                                                                                                  F y
          F zdynmax  [N]  8.686                                                               z  M y
               1)
          M xdynmax  [Nm]  67
                                                                           M x
          M ydynmax  [Nm]  766          1.352
                                                                          F x
          M zdynmax  [Nm]  353          623
            2)
          z  [mm]    68,5
          1)  Kraft darf nur momentenfrei wirken
          2)  Oberkante Schlitten – Mitte Führung
          Siehe Abschnitt 3.3.3 auf Seite 14 (Lebensdauer-Bezugsgröße)

          Tabelle 6.15 Allgemeine technische Daten           Tabelle 6.17 Antrieb
          Wiederholgenauigkeit [mm]          ± 0,02                                           Spindelsteigung
          Max. Beschleunigung [m/s ]         15                                               5 mm  10 mm 20 mm
                         2
          Typische Nutzlast [kg]             60               Spindeldurchmesser [mm]         20
          Maximale Gesamtlänge [mm]          4.500            Axialspiel [mm]                 0,02
          Flächenträgheitsmoment Profilquerschnitt I x  [mm ]  1.293.796  Max. Vorschubkraft F x_max  [N]  3.186  3.149  1.620
                                       4
                                       4
          Flächenträgheitsmoment Profilquerschnitt I y  [mm ]  1.759.898  Max. Geschwindigkeit [m/s]  0,25  0,50  1,00
                                                              Max. Antriebsmoment M A_max  [Nm]  2,89  5,36  5,51
                                                              Statische Tragzahl Kugelgewindetrieb C 0  [N]  33.800  33.600  16.000
          Tabelle 6.16 Führung
                                                              Dynamische Tragzahl Kugelgewindetrieb C dyn  [N]  17.300  17.100  8.800
          Führungstyp                        QHH20CA
          Statische Tragzahl C 0  [N]        33.860
          Dynamische Tragzahl C dyn  [N]     30.000
                                                                                    L       [mm]
                                                                                     AW
            3.500                                                 0     500    1.000  1.500  2.000  2.500  3.000
                                                                 0
            3.000
            2.500                                               0,1                                   0kg
                                                                                                      10kg
                                                                0,2
            2.000
           n [min –1 ]  1.500                      3 SA         0,3                                   20kg
            1.000                    1 SA       2 SA           w [mm]                                 30kg
                                                                0,4                  F z              40kg
             500
                                                   0 SA         0,5                                   50kg
              0                                                            L AW    L AW
               0   500 1.000  1.500 2.000 2.500 3.000 3.500  4.000 4.500  0,6
                                 LST [mm]
          SA  Spindelabstützung
          Abb. 6.5 Kritische Drehzahl n über Hublänge Achse L ST  Abb. 6.6 Durchbiegung w über ungestütze Achslänge L AW  unter Nutzlast F z

          Tabelle 6.18 Mechanische Kennwerte
                                      Variante ohne Abdeckung              Variante mit Abdeckung
                                      Schlittentyp S     Schlittentyp L    Schlittentyp S    Schlittentyp L
          Spindelsteigung [mm]        5     10     20    5     10    20    5     10    20    5     10    20
          Masse des Schlittens [kg]    1,91  2,11  2,21  2,73  2,93  3,03  2,07  2,27   2,37  2,88  3,08  3,18

          Masse bei 0-Hub  [kg]        6,94  7,14  7,24  9,19  9,39  9,49  8,46  8,66   8,76  10,72  10,92  11,02
                     2)
          Masse pro 1 m Hub [kg/m]     10,67                               10,72
                       2
             1)
          J rot.  bei 0-Hub [kgcm ]    0,82              0,99                 0,97           1,14
                         2
          J rot.  pro 1 m Hub [kgcm /m]  1,23                              1,23
             1)
          Leerlaufmoment bei 0-Hub [Nm]  0,35                              0,52
          1)  Rotatorisches Trägheitsmoment
          2)  Die Werte gelten für Achsen mit einem Schlitten. Für Achsen mit 2 Schlitten ist folgendes zu addieren: Masse des Schlittens + Masse pro 1 m Hub x
             (Lichte Weite zwischen den Schlitten (in m) + Schlittenlänge L C  (in m))

                                                                                                 Positioniersysteme  37
