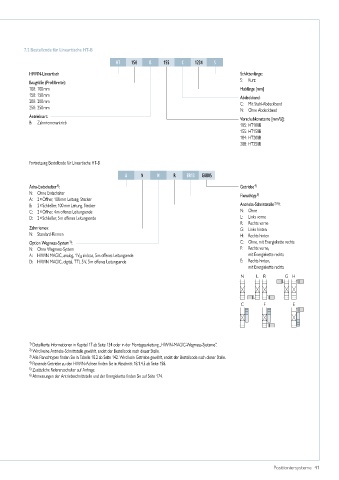

7.2 Bestellcode für Lineartische HT-B

HT 150 B 155 C 1234 S

HIWIN-Lineartisch Schlittenlänge:
Baugröße (Profilbreite): S: Kurz
100: 100 mm Hublänge [mm]
150: 150 mm Abdeckband:
200: 200 mm C: Mit Stahl-Abdeckband
250: 250 mm N: Ohne Abdeckband
Antriebsart: Vorschubkonstante [mm/U]:
B: Zahnriemenantrieb 105: HT100B
155: HT150B
184: HT200B
208: HT250B

Fortsetzung Bestellcode für Lineartische HT-B

A N N R BR13 G0805
Achs-Endschalter : Getriebe 4)
5)
N: Ohne Endschalter Flanschtyp 3)
A: 2 × Öffner, 100 mm Leitung, Stecker
B: 2 × Schließer, 100 mm Leitung, Stecker Antriebs-Schnittstelle 2) 6) :
C: 2 × Öffner, 4 m offenes Leitungsende N: Ohne
D: 2 × Schließer, 5 m offenes Leitungsende L: Links vorne
R: Rechts vorne
Zahnriemen: G: Links hinten
N: Standard-Riemen H: Rechts hinten
Option Wegmess-System : C: Ohne, mit Energiekette rechts
1)
N: Ohne Wegmess-System F: Rechts vorne,
A: HIWIN MAGIC, analog, 1 V SS sin/cos, 5 m offenes Leitungsende mit Energiekette rechts
D: HIWIN MAGIC, digital, TTL 5 V, 5 m offenes Leitungsende E: Rechts hinten,
mit Energiekette rechts
N L R G H

C F E

1) Detaillierte Informationen in Kapitel 17 ab Seite 134 oder in der Montageanleitung „HIWIN-MAGIC-Wegmess-Systeme“.
2) Wird keine Antriebs-Schnittstelle gewählt, endet der Bestellcode nach dieser Stelle.
3) Alle Flanschtypen finden Sie in Tabelle 18.2 ab Seite 142. Wird kein Getriebe gewählt, endet der Bestellcode nach dieser Stelle.
4) Passende Getriebe zu den HIWIN-Achsen finden Sie in Abschnitt 18.1.4.5 ab Seite 158.
5) Zusätzliche Referenzschalter auf Anfrage.
6) Abmessungen der Antriebsschnittstelle und der Energiekette finden Sie auf Seite 174.
