LINEARACHSEN UND ACHSSYSTEME HX

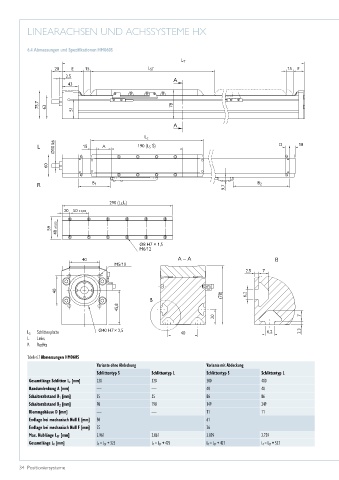

6.4 Abmessungen und Spezifikationen HM060S
L T
20 E 15 L ST 15 F
2,5 A
43
75,7 63 51 78
A
L c
Ø10 k6
L 15 A 190 (L S S) D 18
60
R B 1 B 2
9,7
290 (L S L)
20 50 ±0,03
59 48 ±0,03
Ø8 H7 × 1,5
M6/12
40 A – A B
M5/10
2,5 7
40 (78) 6,2
B
45,8
20 7
L S Schlittenplatte Ø40 H7 × 2,5 40 6,2 2,3
L Links
R Rechts
Tabelle 6.7 Abmessungen HM060S
Variante ohne Abdeckung Variante mit Abdeckung
Schlittentyp S Schlittentyp L Schlittentyp S Schlittentyp L
Gesamtlänge Schlitten L c [mm] 220 320 300 400
Bandumlenkung A [mm] — — 40 40
Schalterabstand B 1 [mm] 35 35 86 86
Schalterabstand B 2 [mm] 98 198 149 249
Klemmgehäuse D [mm] — — 11 11
Endlage bei mechanisch Null E [mm] 50 61
Endlage bei mechanisch Null F [mm] 25 36
Max. Hublänge L ST [mm] 2.961 2.861 2.859 2.759
Gesamtlänge L T [mm] L T = L ST + 325 L T = L ST + 425 L T = L ST + 427 L T = L ST + 527
