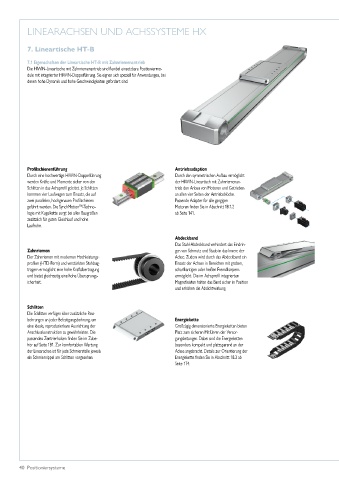

LINEARACHSEN UND ACHSSYSTEME HX


           7. Lineartische HT-B

           7.1 Eigenschaften der Lineartische HT-B mit Zahnriemenantrieb
           Die HIWIN-Lineartische mit Zahnriemenantrieb sind flexibel einsetzbare Positioniermo-
           dule mit integrierter HIWIN-Doppelführung. Sie eignen sich speziell für Anwendungen, bei
           denen hohe Dynamik und hohe Geschwindigkeiten gefordert sind.

















           Profilschienenführung                               Antriebsadaption
           Durch eine hochwertige HIWIN-Doppelführung          Durch den symmetrischen Aufbau ermöglicht
           werden Kräfte und Momente sicher von den            der HIWIN-Lineartisch mit Zahnriemenan-
           Schlitten in das Achsprofil geleitet. Je Schlitten   trieb den Anbau von Motoren und Getrieben
           kommen vier Laufwagen zum Einsatz, die auf          an allen vier Seiten der Antriebsblöcke.
           zwei parallelen, hochgenauen Profilschienen         Passende Adapter für alle gängigen
           geführt werden. Die SynchMotion™-Techno-            Motoren finden Sie in Abschnitt 18.1.2
           logie mit Kugelkette sorgt bei allen Baugrößen      ab Seite 141.
           zusätzlich für guten Gleichlauf und hohe
           Laufruhe.

                                                               Abdeckband
                                                               Das Stahl-Abdeckband verhindert das Eindrin-
           Zahnriemen                                          gen von Schmutz und Staub in das Innere der
           Der Zahnriemen mit modernen Hochleistungs-          Achse. Zudem wird durch das Abdeckband ein
           profilen (HTD-Form) und verstärkten Stahlzug-       Einsatz der Achsen in Bereichen mit groben,
           trägern ermöglicht eine hohe Kraftübertragung       scharfkantigen oder heißen Fremdkörpern
           und bietet gleichzeitig eine hohe Übersprungs-      ermöglicht. Die im Achsprofil integrierten
           icherheit.                                          Magnetleisten halten das Band sicher in Position
                                                               und erhöhen die Abdichtwirkung.



           Schlitten
           Die Schlitten verfügen über zusätzliche Pass-
           bohrungen an jeder Befestigungsbohrung, um          Energiekette
           eine ideale, reproduzierbare Ausrichtung der        Großzügig dimensionierte Energieketten bieten
           Anschlusskonstruktion zu gewährleisten. Die         Platz zum sicheren Mitführen der Versor-
           passenden Zentrierhülsen finden Sie im Zube-        gungsleitungen. Dabei sind die Energieketten
           hör auf Seite 181. Zur komfortablen Wartung         besonders kompakt und platzsparend an der
           der Linearachse ist für jede Schmierstelle jeweils   Achse angebracht. Details zur Orientierung der
           ein Schmiernippel am Schlitten vorgesehen.          Energiekette finden Sie in Abschnitt 18.3 ab
                                                               Seite 174.
