LINEARACHSEN UND ACHSSYSTEME HX

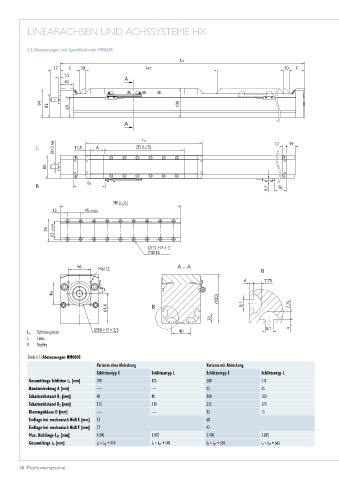

6.5 Abmessungen und Spezifikationen HM080S
L T
27 E 20 L ST 20 F
1,5 A
45
99 82 69 100
A
L c D 19
Ø12 k6
L 17,5 A 255 (L S S)
80
R B 1
9,7 B 2
390 (L S L)
15 45 ±0,03
62 ±0,03
79
Ø12 H7 × 2
M8/16
46 A – A
M6/12 B
4 7,75
46
(100)
61,4 B 8,1 7,75
20
L S Schlittenplatte Ø50 H7 × 2,5 40 8,1 4
L Links
R Rechts
Tabelle 6.13 Abmessungen HM080S
Variante ohne Abdeckung Variante mit Abdeckung
Schlittentyp S Schlittentyp L Schlittentyp S Schlittentyp L
Gesamtlänge Schlitten L c [mm] 290 425 380 515
Bandumlenkung A [mm] — — 45 45
Schalterabstand B 1 [mm] 40 40 100 100
Schalterabstand B 2 [mm] 175 310 235 370
Klemmgehäuse D [mm] — — 15 15
Endlage bei mechanisch Null E [mm] 53 68
Endlage bei mechanisch Null F [mm] 27 42
Max. Hublänge L ST [mm] 4.090 3.955 3.970 3.835
Gesamtlänge L T [mm] L T = L ST + 410 L T = L ST + 545 L T = L ST + 530 L T = L ST + 665
