LINEARACHSEN UND ACHSSYSTEME HX

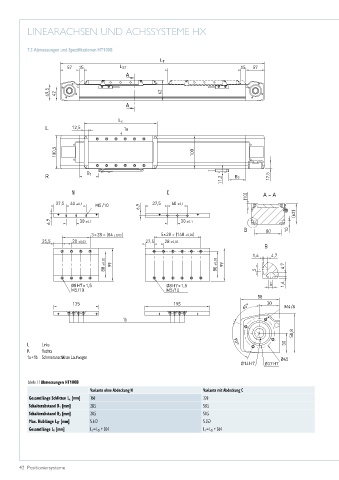

7.3 Abmessungen und Spezifikationen HT100B
L T
57 15 L ST 15 57
A
49,5 42 62
A
L c
L 12,5 1a
100,5 100
R B 1 B 2 17,5
11,2
N C A – A
(10)
37,5 60 ±0,1 M5 /10 6,9 37,5 60 ±0,1
(62)
6,7 30 ±0,1 30 ±0,1
B 80 10
3×28 = (84 ±0,03) 5×28 = (140 ±0,03)
25,5 28 ±0,03 27,5 28 ±0,03
B
1,6 4,7
80 ±0,03 99 80 ±0,03 99 5 4,7
Ø8H7×1,5 Ø8H7×1,5 5 1,6
M5/10 M5/10
58
135 195 65° 30 M4/8
1b
58,8
L Links 90° 30
R Rechts
1a + 1b Schmieranschlüsse Laufwagen Ø45
Ø14H7 Ø37H7
Tabelle 7.1 Abmessungen HT100B
Variante ohne Abdeckung N Variante mit Abdeckung C
Gesamtlänge Schlitten L c [mm] 160 220
Schalterabstand B 1 [mm] 28,5 58,5
Schalterabstand B 2 [mm] 20,5 50,5
Max. Hublänge L ST [mm] 5.612 5.552
Gesamtlänge L T [mm] L T = L ST + 304 L T = L ST + 364
