LINEARACHSEN UND ACHSSYSTEME HX

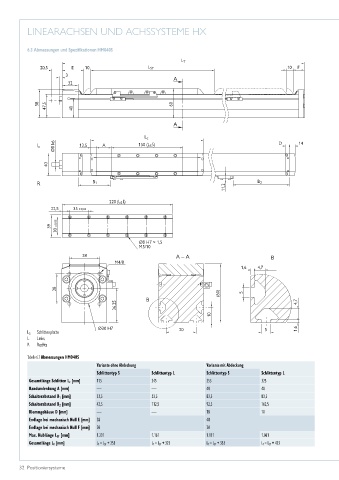

6.3 Abmessungen und Spezifikationen HM040S
L T
20,5 E 10 L ST 10 F
3 A
32
58 47,5 40 60
A
L c
Ø8 k6
L 12,5 A 150 (L S S) D 14
40
R B 1 B 2
11,2
220 (L S L)
22,5 35 ±0,03
39 30 ±0,03
Ø8 H7 × 1,5
M5/10
28 A – A B
M4/8
1,6 4,7
28
(60) 5
B 4,7
36,25
10
Ø30 H7 20 5 1,6
L S Schlittenplatte
L Links
R Rechts
Tabelle 6.1 Abmessungen HM040S
Variante ohne Abdeckung Variante mit Abdeckung
Schlittentyp S Schlittentyp L Schlittentyp S Schlittentyp L
Gesamtlänge Schlitten L c [mm] 175 245 255 325
Bandumlenkung A [mm] — — 40 40
Schalterabstand B 1 [mm] 33,5 33,5 83,5 83,5
Schalterabstand B 2 [mm] 42,5 112,5 92,5 162,5
Klemmgehäuse D [mm] — — 10 10
Endlage bei mechanisch Null E [mm] 38 48
Endlage bei mechanisch Null F [mm] 20 30
Max. Hublänge L ST [mm] 1.231 1.161 1.131 1.061
Gesamtlänge L T [mm] L T = L ST + 253 L T = L ST + 323 L T = L ST + 353 L T = L ST + 423
