Page 31 - Positioniersysteme

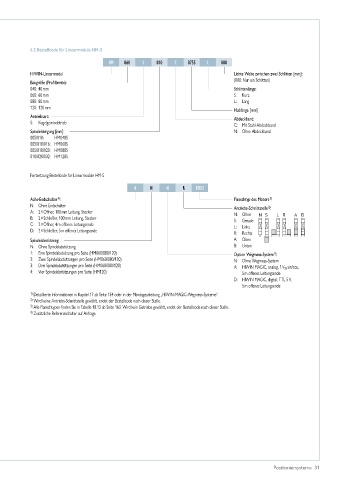

6.2 Bestellcode für Linearmodule HM-S

HM 060 S 010 C 0755 L 000

HIWIN-Linearmodul Lichte Weite zwischen zwei Schlitten [mm]:
Baugröße (Profilbreite): (000: Nur ein Schlitten)
040: 40 mm Schlittenlänge:
060: 60 mm S: Kurz
080: 80 mm L: Lang
120: 120 mm Hublänge [mm]
Antriebsart: Abdeckband:
S: Kugelgewindetrieb C: Mit Stahl-Abdeckband
Spindelsteigung [mm]: N: Ohne Abdeckband
005/010: HM040S
005/010/016: HM060S
005/010/020: HM080S
010/020/032: HM120S

Fortsetzung Bestellcode für Linearmodule HM-S
A N N R BO02

4)
Achs-Endschalter : Flanschtyp des Motors 3)
N: Ohne Endschalter Antriebs-Schnittstelle :
2)
A: 2 × Öffner, 100 mm Leitung, Stecker N: Ohne NS LR AB
B: 2 × Schließer, 100 mm Leitung, Stecker S: Gerade
C: 2 × Öffner, 4 m offenes Leitungsende L: Links
D: 2 × Schließer, 5 m offenes Leitungsende
R: Rechts
Spindelabstützung: A: Oben
N: Ohne Spindelabstützung B: Unten
1: Eine Spindelabstützung pro Seite (HM060/080/120) Option Wegmess-System :
1)
2: Zwei Spindelabstützungen pro Seite (HM060/080/120) N: Ohne Wegmess-System
3: Drei Spindelabstützungen pro Seite (HM060/080/120) A: HIWIN MAGIC, analog, 1 V SS sin/cos,
4: Vier Spindelabstützungen pro Seite (HM120) 5 m offenes Leitungsende
D: HIWIN MAGIC, digital, TTL 5 V,
5 m offenes Leitungsende
1) Detaillierte Informationen in Kapitel 17 ab Seite 134 oder in der Montageanleitung „HIWIN-MAGIC-Wegmess-Systeme“.
2) Wird keine Antriebs-Schnittstelle gewählt, endet der Bestellcode nach dieser Stelle.
3) Alle Flanschtypen finden Sie in Tabelle 18.13 ab Seite 163. Wird kein Getriebe gewählt, endet der Bestellcode nach dieser Stelle.
4) Zusätzliche Referenzschalter auf Anfrage.

Positioniersysteme 31
