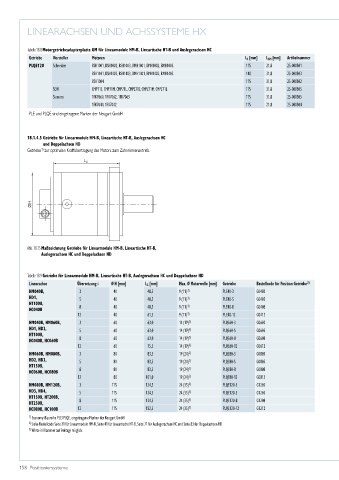

Page 158 - Positioniersysteme

LINEARACHSEN UND ACHSSYSTEME HX

Tabelle 18.8 Motorgetriebeadapterplatte GM für Linearmodule HM-B, Lineartische HT-B und Auslegerachsen HC
Getriebe Hersteller Motoren L F [mm] L GM [mm] Artikelnummer
PLQE120 Schneider BSH1001, BSH1002, BSH1003, BMH1001, BMH1002, BMH1003 115 21,8 25-000501
BSH1401, BSH1402, BSH1403, BMH1401, BMH1402, BMH1403 140 31,8 25-000503
BSH1004 115 31,8 25-000502
SEW CMP71S, CMP71M, CMP71L, CMPZ71S, CMPZ71M, CMPZ71L 115 31,8 25-000505
Siemens 1FK7060, 1FK7062, 1FK7063 115 31,8 25-000505
1FK7040, 1FK7042 115 21,8 25-000504
PLE und PLQE sind eingetragene Marken der Neugart GmbH

18.1.4.5 Getriebe für Linearmodule HM-B, Lineartische HT-B, Auslegerachsen HC
und Doppel achsen HD
1)
Getriebe zur optimalen Kraftübertragung des Motors zum Zahnriemenantrieb.
L G

ØH

Abb. 18.15 Maßzeichnung Getriebe für Linearmodule HM-B, Lineartische HT-B,
Auslegerachsen HC und Doppelachsen HD

Tabelle 18.9 Getriebe für Linearmodule HM-B, Lineartische HT-B, Auslegerachsen HC und Doppelachsen HD
Linearachse Übersetzung i Ø H [mm] L G [mm] Max. Ø Motorwelle [mm] Getriebe Bestellcode für Position Getriebe 2)
HM040B, 3 40 48,5 9 (11) 3) PLE40-3 G0403
HD1, 5 40 48,5 9 (11) 3) PLE40-5 G0405
HT100B, 3)
HC040B 8 40 48,5 9 (11) PLE40-8 G0408
12 40 61,5 9 (11) 3) PLE40-12 G0412
HM040B, HM060B, 3 60 63,0 14 (19) 3) PLQE60-3 G0603
HD1, HD2, 5 60 63,0 14 (19) 3) PLQE60-5 G0605
HT100B, 3)
HC040B, HC060B 8 60 63,0 14 (19) PLQE60-8 G0608
12 60 75,5 14 (19) 3) PLQE60-12 G0612
HM060B, HM080B, 3 80 83,5 19 (24) 3) PLQE80-3 G0803
HD2, HD3, 5 80 83,5 19 (24) 3) PLQE80-5 G0805
HT150B,
HC060B, HC080B 8 80 83,5 19 (24) 3) PLQE80-8 G0808
12 80 101,0 19 (24) 3) PLQE80-12 G0812
HM080B, HM120B, 3 115 124,5 24 (35) 3) PLQE120-3 G1203
HD3, HD4, 5 115 124,5 24 (35) 3) PLQE120-5 G1205
HT150B, HT200B, 3)
HT250B, 8 115 124,5 24 (35) PLQE120-8 G1208
HC080B, HC100B 12 115 152,5 24 (35) 3) PLQE120-12 G1212
1) Economy-Baureihe PLE/PLQE, eingetragene Marken der Neugart GmbH
2) Siehe Bestellcode Seite 21 für Linearmodule HM-B, Seite 41 für Lineartische HT-B, Seite 71 für Auslegerachsen HC und Seite 83 für Doppelachsen HD
3) Werte in Klammer auf Anfrage möglich.

158 Positioniersysteme
