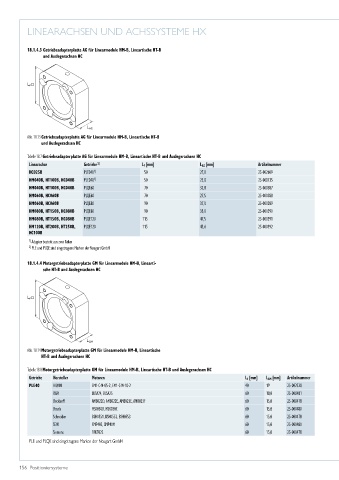

LINEARACHSEN UND ACHSSYSTEME HX
18.1.4.3 Getriebeadapterplatte AG für Linearmodule HM-B, Lineartische HT-B
und Auslegerachsen HC
L F
L AG
Abb. 18.13 Getriebeadapterplatte AG für Linearmodule HM-B, Lineartische HT-B
und Auslegerachsen HC
Tabelle 18.7 Getriebeadapterplatte AG für Linearmodule HM-B, Lineartische HT-B und Auslegerachsen HC
Linearachse Getriebe 2) L F [mm] L AG [mm] Artikelnummer
HC025B PLE040 1) 50 27,0 25-002609
HM040B, HT100B, HC040B PLE040 1) 50 23,0 25-000735
HM040B, HT100B, HC040B PLQE60 70 32,8 25-000387
HM060B, HC060B PLQE60 70 27,5 25-000388
HM060B, HC060B PLQE80 90 37,0 25-000389
HM080B, HT150B, HC080B PLQE80 90 35,0 25-000390
HM080B, HT150B, HC080B PLQE120 115 47,5 25-000391
HM120B, HT200B, HT250B, PLQE120 115 43,6 25-000392
HC100B
1) Adapter besteht aus zwei Teilen
2) PLE und PLQE sind eingetragene Marken der Neugart GmbH
18.1.4.4 Motorgetriebeadapterplatte GM für Linearmodule HM-B, Linearti-
sche HT-B und Auslegerachsen HC
L F
L GM
Abb. 18.14 Motorgetriebeadapterplatte GM für Linearmodule HM-B, Linear tische
HT-B und Auslegerachsen HC
Tabelle 18.8 Motorgetriebeadapterplatte GM für Linearmodule HM-B, Lineartische HT-B und Auslegerachsen HC
Getriebe Hersteller Motoren L F [mm] L GM [mm] Artikelnummer
PLE40 HIWIN EM1-C-M-05-2, EM1-C-M-10-2 40 19 25-002320
B&R 8LSA24, 8LSA25 60 18,0 25-000481
Beckhoff AM8022D, AM8022E, AM8023E, AM8023F 60 15,0 25-000478
Bosch MSK030B, MSK030C 60 15,0 25-000480
Schneider BSH0551, BSH0552, BSH0553 60 15,0 25-000478
SEW CMP40S, CMP40M 60 15,0 25-000480
Siemens 1FK7022 60 15,0 25-000478
PLE und PLQE sind eingetragene Marken der Neugart GmbH
