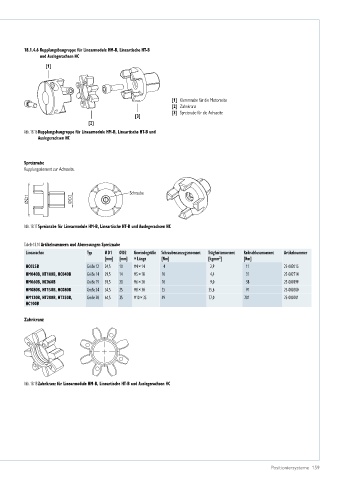

18.1.4.6 Kupplungsbaugruppe für Linearmodule HM-B, Lineartische HT-B
und Auslegerachsen HC
[1]

[1] Klemmnabe für die Motorseite
[2] Zahnkranz
[3] Spreiznabe für die Achsseite
[3]
[2]
Abb. 18.16 Kupplungsbaugruppe für Linearmodule HM-B, Lineartische HT-B und
Auslegerachsen HC

Spreiznabe
Kupplungselement zur Achsseite.

Schraube
ØD1 ØD2

Abb. 18.17 Spreiznabe für Linearmodule HM-B, Lineartische HT-B und Ausleger achsen HC

Tabelle 18.10 Artikelnummern und Abmessungen Spreiznabe
Linearachse Typ Ø D1 Ø D2 Gewindegröße Schraubenanzugsmoment Trägheitsmoment Reibschlussmoment Artikelnummer
2
[mm] [mm] × Länge [Nm] [kgmm ] [Nm]
HC025B Größe 12 24,5 10 M4 × 14 4 2,9 11 25-002015
HM040B, HT100B, HC040B Größe 14 29,5 14 M5 × 18 10 4,4 31 25-002714
HM060B, HC060B Größe 19 39,5 20 M6 × 20 10 9,0 38 25-000199
HM080B, HT150B, HC080B Größe 24 54,5 25 M8 × 30 25 35,6 91 25-000200
HM120B, HT200B, HT250B, Größe 28 64,5 35 M10 × 35 49 77,0 201 25-000201
HC100B

Zahnkranz

Abb. 18.18 Zahnkranz für Linearmodule HM-B, Lineartische HT-B und Ausleger achsen HC
