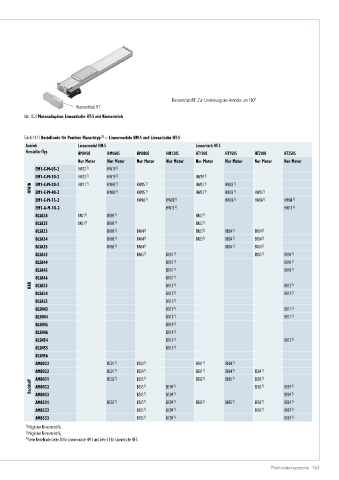

Page 163 - Positioniersysteme

Riementrieb RT: Zur Umlenkung des Antriebs um 180°
Riementrieb RT
Abb. 18.23 Motoradaption Lineartische HT-S mit Riementrieb

Tabelle 18.13 Bestellcode für Position Flanschtyp – Linearmodule HM-S und Lineartische HT-S
3)
Antrieb Linearmodul HM­S Lineartisch HT­S
Hersteller/Typ HM040S HM060S HM080S HM120S HT100S HT150S HT200S HT250S
Nur Motor Nur Motor Nur Motor Nur Motor Nur Motor Nur Motor Nur Motor Nur Motor
EM1-C-M-05-2 HW22 1) HW19 1)
EM1-C-M-10-2 HW22 1) HW19 1) HW19 1)
HIWIN EM1-C-M-20-2 HW21 1) HW03 1) 1) HW05 1) 1) HW03 1) 1) HW05 1) 1) HW05 1)
EM1-C-M-40-2
HW05
HW03
HW05
HW03
EM1-C-M-75-2 HW06 1) HW08 1) HW06 1) HW06 1) HW08 1)
EM1-A-M-1K-2 HW13 2) HW13 2)
8LSA24 BR01 1) BR02 1) BR02 1)
8LSA25 BR01 1) BR02 1) BR02 1)
8LSA33 BR03 2) BR04 2) BR03 2) BR04 2) BR04 2)
8LSA34 BR03 2) BR04 2) BR03 2) BR04 2) BR04 2)
8LSA35 BR03 2) BR04 2) BR04 2) BR04 2)
8LSA43 BR05 2) BR10 1) BR05 2) BR10 1)
8LSA44 BR10 1) BR10 1)
8LSA45 BR10 1) BR10 1)
8LSA46 BR10 1)
B&R 8LSA53 BR12 2) BR12 2)
8LSA54 BR12 2) BR12 2)
8LSA55 BR12 2)
8LSN43 BR11 2) BR11 2)
8LSN44 BR11 2) BR11 2)
8LSN45 BR11 2)
8LSN46 BR11 2)
8LSN54 BR12 2) BR12 2)
8LSN55 BR12 2)
8LSN56
AM8022 BE01 1) BE04 1) BE01 1) BE04 1)
AM8023 BE01 1) BE04 1) BE01 1) BE04 1) BE04 1)
AM8031 BE02 2) BE05 1) BE02 2) BE05 1) BE05 1)
Beckhoff AM8032 BE05 1) BE09 1) 1) BE05 1) BE09 1) 1)

BE05
1)
BE09
AM8033
BE09
AM8531 BE02 2) BE05 1) BE09 1) BE02 2) BE05 1) BE05 1) BE09 1)
AM8532 BE05 1) BE09 1) BE05 1) BE09 1)
AM8533 BE05 1) BE09 1) BE09 1)
1)
Möglicher Riementrieb V 1
2)
Möglicher Riementrieb V 2
3) Siehe Bestellcodes Seite 31 für Linearmodule HM-S und Seite 51 für Lineartische HT-S

Positioniersysteme 163
