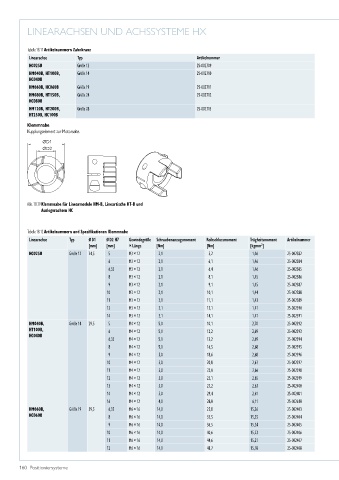

Page 160 - Positioniersysteme

LINEARACHSEN UND ACHSSYSTEME HX

Tabelle 18.11 Artikelnummern Zahnkranz
Linearachse Typ Artikelnummer
HC025B Größe 12 25-002709
HM040B, HT100B, Größe 14 25-002710
HC040B
HM060B, HC060B Größe 19 25-002711
HM080B, HT150B, Größe 24 25-002712
HC080B
HM120B, HT200B, Größe 28 25-002713
HT250B, HC100B

Klemmnabe
Kupplungselement zur Motorseite.
ØD1
ØD2

Abb. 18.19 Klemmnabe für Linearmodule HM-B, Lineartische HT-B und
Auslegerachsen HC

Tabelle 18.12 Artikelnummern und Spezifikationen Klemmnabe
Linearachse Typ Ø D1 Ø D2 H7 Gewindegröße Schraubenanzugsmoment Reibschlussmoment Trägheitsmoment Artikelnummer
2
[mm] [mm] × Länge [Nm] [Nm] [kgmm ]
HC025B Größe 12 24,5 5 M3 × 12 2,1 5,2 1,46 25-002382
6 M3 × 12 2,1 6,1 1,46 25-002384
6,35 M3 × 12 2,1 6,4 1,46 25-002385
8 M3 × 12 2,1 8,1 1,45 25-002386
9 M3 × 12 2,1 9,1 1,45 25-002387
10 M3 × 12 2,1 10,1 1,44 25-002388
11 M3 × 12 2,1 11,1 1,43 25-002389
12 M3 × 12 2,1 12,1 1,41 25-002390
14 M3 × 12 2,1 14,1 1,41 25-002391
HM040B, Größe 14 29,5 5 M4 × 12 5,0 10,1 2,70 25-002392
HT100B, 6 M4 × 12 5,0 12,2 2,69 25-002393
HC040B
6,35 M4 × 12 5,0 13,2 2,69 25-002394
8 M4 × 12 5,0 16,5 2,68 25-002395
9 M4 × 12 5,0 18,6 2,68 25-002396
10 M4 × 12 5,0 20,8 2,67 25-002397
11 M4 × 12 5,0 23,0 2,66 25-002398
12 M4 × 12 5,0 25,1 2,65 25-002399
13 M4 × 12 5,0 27,2 2,63 25-002400
14 M4 × 12 5,0 29,4 2,61 25-002401
16 M4 × 12 4,0 28,0 6,11 25-002610
HM060B, Größe 19 39,5 6,35 M6 × 16 14,0 25,8 15,26 25-002403
HC060B 8 M6 × 16 14,0 32,5 15,25 25-002404
9 M6 × 16 14,0 36,5 15,24 25-002405
10 M6 × 16 14,0 40,6 15,23 25-002406
11 M6 × 16 14,0 44,6 15,21 25-002407
12 M6 × 16 14,0 48,7 15,18 25-002408
