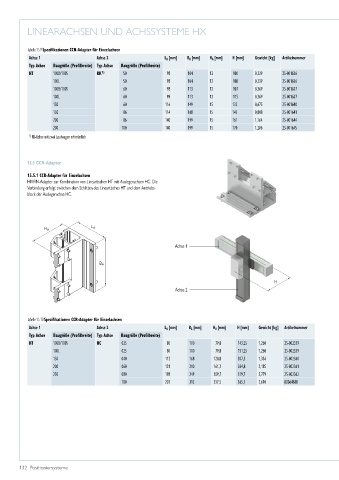

Page 132 - Positioniersysteme

LINEARACHSEN UND ACHSSYSTEME HX

Tabelle 15.9 Spezifikationen CCN-Adapter für Einzelachsen
Achse 1 Achse 2 L A [mm] B A [mm] H A [mm] H [mm] Gewicht [kg] Artikelnummer
Typ Achse Baugröße (Profilbreite) Typ Achse Baugröße (Profilbreite)
HT 100B/100S KK 1) 50 98 104 12 100 0,339 25-001636
100L 50 98 104 12 108 0,339 25-001636
100B/100S 60 98 113 12 107 0,369 25-001637
100L 60 98 113 12 115 0,369 25-001637
150 60 116 149 15 132 0,675 25-001640
150 86 114 168 15 145 0,808 25-001641
200 86 140 199 15 161 1,164 25-001644
200 100 140 199 15 170 1,206 25-001645
1) KK-Achse mit zwei Laufwagen erforderlich

15.5 CCR-Adapter

15.5.1 CCR-Adapter für Einzelachsen
HIWIN-Adapter zur Kombination von Lineartischen HT mit Auslegerachsen HC. Die
Verbindung erfolgt zwischen dem Schlitten des Lineartisches HT und dem Antriebs-
block der Auslegerachse HC.

L A
H A
Achse 1

B A

H
Achse 2

Tabelle 15.10 Spezifikationen CCR-Adapter für Einzelachsen
Achse 1 Achse 2 L A [mm] B A [mm] H A [mm] H [mm] Gewicht [kg] Artikelnummer
Typ Achse Baugröße (Profilbreite) Typ Achse Baugröße (Profilbreite)
HT 100B/100S HC 025 80 100 79,8 143,25 1,260 25-002359
100L 025 80 100 79,8 151,25 1,260 25-002359
150 040 112 168 120,8 207,3 1,336 25-002360
200 060 131 210 161,3 264,8 2,185 25-002361
250 080 198 249 209,7 319,7 5,779 25-002362
100 207 312 237,5 365,7 7,610 80064588
