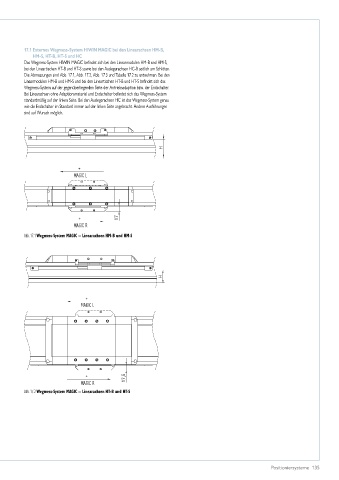

17.1 Externes Wegmess-System HIWIN MAGIC bei den Linearachsen HM-B,
HM-S, HT-B, HT-S und HC
Das Wegmess-System HIWIN MAGIC befindet sich bei den Linearmodulen HM-B und HM-S,
bei den Lineartischen HT-B und HT-S sowie bei den Auslegerachsen HC-B seitlich am Schlitten.
Die Abmessungen sind Abb. 17.1, Abb. 17.2, Abb. 17.3 und Tabelle 17.2 zu entnehmen. Bei den
Linearmodulen HM-B und HM-S und bei den Lineartischen HT-B und HT-S befindet sich das
Wegmess-System auf der gegenüberliegenden Seite der Antriebsadaption bzw. der Endschalter.
Bei Linearachsen ohne Adaptionsmaterial und Endschalter befindet sich das Wegmess-System
standardmäßig auf der linken Seite. Bei den Auslegerachsen HC ist das Wegmess-System genau
wie die Endschalter im Standard immer auf der linken Seite angebracht. Andere Ausführungen
sind auf Wunsch möglich.

Abb. 17.1 Wegmess-System MAGIC – Linearachsen HM-B und HM-S

Abb. 17.2 Wegmess-System MAGIC – Linearachsen HT-B und HT-S
