LINEARACHSEN UND ACHSSYSTEME HX

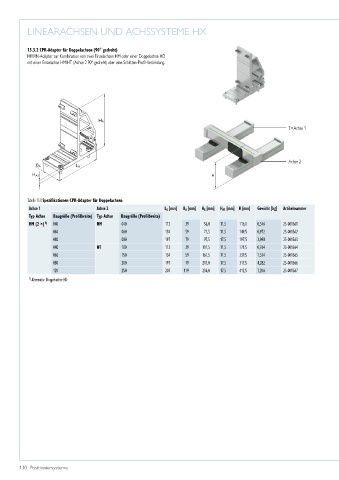

15.3.2 CPR-Adapter für Doppelachsen (90° gedreht)
HIWIN-Adapter zur Kombination von zwei Einzelachsen HM oder einer Doppelachse HD
mit einer Einzelachse HM/HT (Achse 2 90° gedreht) über eine Schlitten-Profil-Verbindung.

H A
2 × Achse 1

Achse 2
B A L A
H A1 H

Tabelle 15.8 Spezifikationen CPR-Adapter für Doppelachsen
Achse 1 Achse 2 L A [mm] B A [mm] H A [mm] H A1 [mm] H [mm] Gewicht [kg] Artikelnummer
Typ Achse Baugröße (Profilbreite) Typ Achse Baugröße (Profilbreite)
HM (2 ×) 1) 040 HM 040 112 39 56,0 11,5 116,0 0,546 25-001561
060 060 134 59 71,5 11,5 149,5 0,972 25-001562
080 080 197 79 97,5 17,5 197,5 3,098 25-001563
040 HT 100 112 39 111,5 11,5 171,5 0,764 25-001564
060 150 134 59 161,5 11,5 239,5 1,534 25-001565
080 200 197 79 217,0 17,5 317,5 4,282 25-001566
120 250 207 119 236,0 17,5 412,5 7,206 25-001567
1) Alternativ: Doppelachse HD
