LINEARACHSEN UND ACHSSYSTEME HX
H w
+
MAGIC L
17
+
MAGIC R

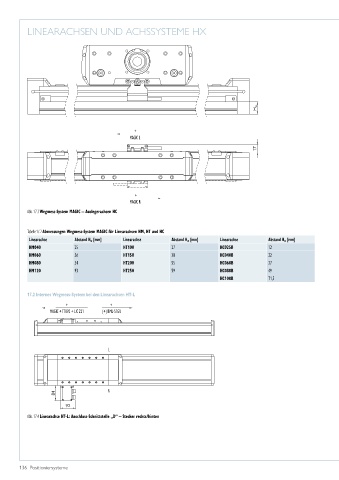

Abb. 17.3 Wegmess-System MAGIC – Auslegerachsen HC
Tabelle 17.2 Abmessungen Wegmess-System MAGIC für Linearachsen HM, HT und HC
Linearachse Abstand H w [mm] Linearachse Abstand H w [mm] Linearachse Abstand H w [mm]
HM040 25 HT100 27 HC025B 12
HM060 36 HT150 38 HC040B 22
HM080 54 HT200 55 HC060B 27
HM120 93 HT250 59 HC080B 49
HC100B 71,5
17.2 Internes Wegmess-System bei den Linearachsen HT-L
+ +
MAGIC + TTK70 + LIC 221 (+) BML-S1G0
L
R
84
92
Abb. 17.4 Linearachse HT-L: Anschluss-Schnittstelle „D“ – Stecker rechts/hinten
