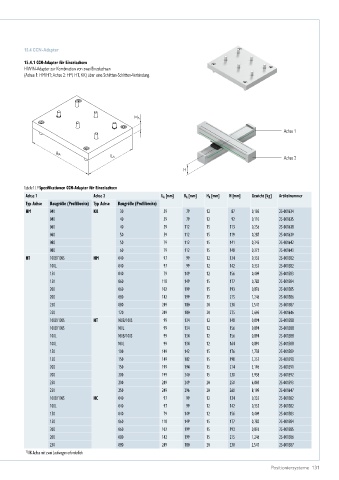

15.4 CCN-Adapter

15.4.1 CCN-Adapter für Einzelachsen
HIWIN-Adapter zur Kombination von zwei Einzelachsen
(Achse 1: HM/HT; Achse 2: HM, HT, KK) über eine Schlitten-Schlitten-Verbindung.

H A
Achse 1

B A
L A Achse 2

H

Tabelle 15.9 Spezifikationen CCN-Adapter für Einzelachsen
Achse 1 Achse 2 L A [mm] B A [mm] H A [mm] H [mm] Gewicht [kg] Artikelnummer
Typ Achse Baugröße (Profilbreite) Typ Achse Baugröße (Profilbreite)
HM 040 KK 30 39 79 12 87 0,105 25-001634
040 40 39 79 12 92 0,110 25-001635
060 40 59 112 15 113 0,256 25-001638
060 50 59 112 15 119 0,287 25-001639
080 50 79 112 15 141 0,345 25-001642
080 60 79 112 15 148 0,372 25-001643
HT 100B/100S HM 040 97 99 12 134 0,335 25-001582
100L 040 97 99 12 142 0,335 25-001582
150 040 79 149 12 156 0,409 25-001583
150 060 118 149 15 177 0,783 25-001584
200 060 102 199 15 193 0,876 25-001585
200 080 142 199 15 215 1,246 25-001586
250 080 249 180 20 230 2,547 25-001587
250 120 249 180 20 275 2,605 25-001646
100B/100S HT 100B/100S 99 134 12 148 0,894 25-001588
100B/100S 100L 99 134 12 156 0,894 25-001588
100L 100B/100S 99 134 12 156 0,894 25-001588
100L 100L 99 134 12 164 0,894 25-001588
150 100 149 142 15 176 1,758 25-001589
150 150 149 182 15 198 2,257 25-001590
200 150 199 194 15 214 3,196 25-001591
200 200 199 240 15 230 3,958 25-001592
250 200 249 249 20 250 6,803 25-001593
250 250 249 296 20 260 8,109 25-001647
100B/100S HC 040 97 99 12 134 0,335 25-001582
100L 040 97 99 12 142 0,335 25-001582
150 040 79 149 12 156 0,409 25-001583
150 060 118 149 15 177 0,783 25-001584
200 060 102 199 15 193 0,876 25-001585
200 080 142 199 15 215 1,246 25-001586
250 080 249 180 20 230 2,547 25-001587
1) KK-Achse mit zwei Laufwagen erforderlich
