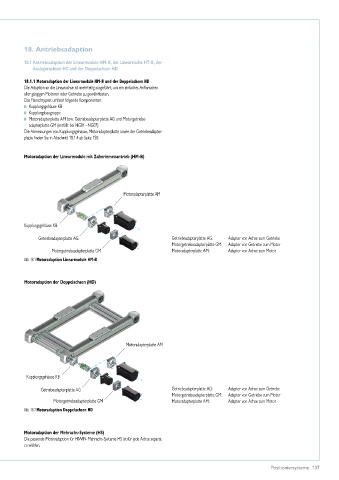

Page 137 - Positioniersysteme
P. 137
18. Antriebsadaption
18.1 Antriebsadaption der Linearmodule HM-B, der Lineartische HT-B, der
Auslegerachsen HC und der Doppelachsen HD
18.1.1 Motoradaption der Linearmodule HM-B und der Doppelachsen HD
Die Adaption an die Linearachse ist mehrteilig ausgeführt, um ein einfaches Anflanschen
aller gängigen Motoren oder Getriebe zu gewährleisten.
Das Flanschtypset umfasst folgende Komponenten:
Kupplungsgehäuse KB
Kupplungsbaugruppe
Motoradapterplatte AM bzw. Getriebeadapterplatte AG und Motorgetriebe-
adapterplatte GM (entfällt bei NG01 – NG07)
Die Abmessungen von Kupplungsgehäuse, Motoradapterplatte sowie der Getriebeadapter-
platte finden Sie in Abschnitt 18.1.4 ab Seite 150.
Motoradaption der Linearmodule mit Zahnriemenantrieb (HM-B)
Motoradapterplatte AM
Kupplungsgehäuse KB
Getriebeadapterplatte AG Getriebeadapterplatte AG: Adapter von Achse zum Getriebe
Motorgetriebeadapterplatte GM: Adapter von Getriebe zum Motor
Motorgetriebeadapterplatte GM Motoradapterplatte AM: Adapter von Achse zum Motor
Abb. 18.1 Motoradaption Linearmodule HM-B
Motoradaption der Doppelachsen (HD)
Motoradapterplatte AM
Kupplungsgehäuse KB
Getriebeadapterplatte AG Getriebeadapterplatte AG: Adapter von Achse zum Getriebe
Motorgetriebeadapterplatte GM: Adapter von Getriebe zum Motor
Motorgetriebeadapterplatte GM Motoradapterplatte AM: Adapter von Achse zum Motor
Abb. 18.2 Motoradaption Doppelachsen HD
Motoradaption der Mehrachs-Systeme (HS)
Die passende Motoradaption für HIWIN-Mehrachs-Systeme HS ist für jede Achse separat
zu wählen.
Positioniersysteme 137
