LINEARACHSEN UND ACHSSYSTEME HX

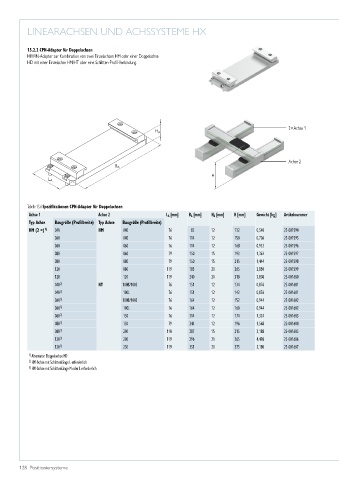

15.2.2 CPN-Adapter für Doppelachsen
HIWIN-Adapter zur Kombination von zwei Einzelachsen HM oder einer Doppelachse
HD mit einer Einzelachse HM/HT über eine Schlitten-Profil-Verbindung.

2 × Achse 1
H A

Achse 2
B A
H
L A

Tabelle 15.6 Spezifikationen CPN-Adapter für Doppelachsen
Achse 1 Achse 2 L A [mm] B A [mm] H A [mm] H [mm] Gewicht [kg] Artikelnummer
Typ Achse Baugröße (Profilbreite) Typ Achse Baugröße (Profilbreite)
HM (2 ×) 1) 040 HM 040 76 82 12 132 0,540 25-001594
060 040 76 114 12 150 0,706 25-001595
060 060 76 114 12 168 0,932 25-001596
080 060 79 150 15 193 1,362 25-001597
080 080 79 150 15 215 1,444 25-001598
120 080 119 185 20 265 2,850 25-001599
120 120 119 240 20 310 3,808 25-001600
040 2) HT 100B/100S 76 151 12 134 0,876 25-001601
040 2) 100L 76 151 12 142 0,876 25-001601
060 3) 100B/100S 76 164 12 152 0,944 25-001602
060 3) 100L 76 164 12 160 0,944 25-001602
060 2) 150 76 214 12 174 1,324 25-001603
080 3) 150 79 244 12 196 1,568 25-001604
080 3) 200 110 287 15 215 3,188 25-001605
120 3) 200 119 296 20 265 4,498 25-001606
120 3) 250 119 351 20 275 5,180 25-001607
1) Alternativ: Doppelachse HD
2) HM-Achse mit Schlittenlänge L erforderlich
3) HM-Achse mit Schlittenlänge M oder L erforderlich
