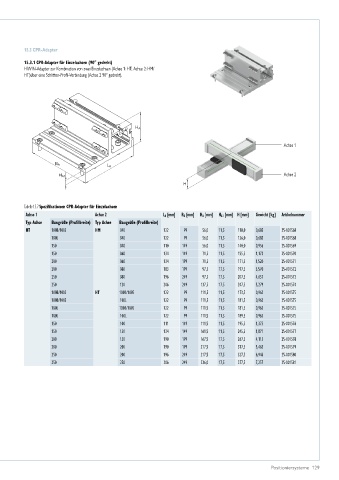

15.3 CPR-Adapter

15.3.1 CPR-Adapter für Einzelachsen (90° gedreht)
HIWIN-Adapter zur Kombination von zwei Einzelachsen (Achse 1: HT; Achse 2: HM/
HT)über eine Schlitten-Profil-Verbindung (Achse 2 90° gedreht).

H A

Achse 1

B A
L A
Achse 2
H A1
H

Tabelle 15.7 Spezifikationen CPR-Adapter für Einzelachsen
Achse 1 Achse 2 L A [mm] B A [mm] H A [mm] H A1 [mm] H [mm] Gewicht [kg] Artikelnummer
Typ Achse Baugröße (Profilbreite) Typ Achse Baugröße (Profilbreite)
HT 100B/100S HM 040 122 99 56,0 11,5 118,0 0,685 25-001568
100L 040 122 99 56,0 11,5 126,0 0,685 25-001568
150 040 110 149 56,0 11,5 140,0 0,956 25-001569
150 060 134 149 71,5 11,5 155,5 1,173 25-001570
200 060 134 199 71,5 11,5 171,5 1,520 25-001571
200 080 183 199 97,5 17,5 197,5 3,570 25-001572
250 080 196 249 97,5 17,5 207,5 4,657 25-001573
250 120 206 249 137,5 17,5 247,5 5,279 25-001574
100B/100S HT 100B/100S 122 99 111,5 11,5 173,5 0,962 25-001575
100B/100S 100L 122 99 111,5 11,5 181,5 0,962 25-001575
100L 100B/100S 122 99 111,5 11,5 181,5 0,962 25-001575
100L 100L 122 99 111,5 11,5 189,5 0,962 25-001575
150 100 111 149 111,5 11,5 195,5 1,375 25-001576
150 150 134 149 161,5 11,5 245,5 1,871 25-001577
200 150 190 199 167,5 17,5 267,5 4,115 25-001578
200 200 190 199 217,5 17,5 317,5 5,462 25-001579
250 200 196 249 217,5 17,5 327,5 6,946 25-001580
250 250 206 249 236,0 17,5 377,5 7,257 25-001581
