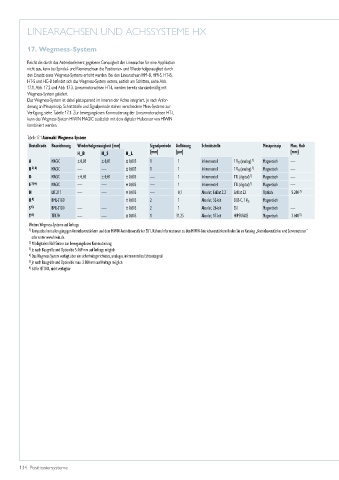

LINEARACHSEN UND ACHSSYSTEME HX

17. Wegmess-System

Reicht die durch das Antriebselement gegebene Genauigkeit der Linearachse für eine Applikation
nicht aus, kann bei Spindel- und Riemenachsen die Positionier- und Wiederholgenauigkeit durch
den Einsatz eines Wegmess-Systems erhöht werden. Bei den Linearachsen HM-B, HM-S, HT-B,
HT-S und HC-B befindet sich das Wegmess-System extern, seitlich am Schlitten, siehe Abb.
17.1, Abb. 17.2 und Abb. 17.3. Linearmotor achsen HT-L werden bereits standardmäßig mit
Wegmess-System geliefert.
Das Wegmess-System ist dabei platzsparend im Inneren der Achse integriert. Je nach Anfor-
derung an Messprinzip, Schnittstelle und Signalperiode stehen verschiedene Mess-Systeme zur
Verfügung, siehe Tabelle 17.1. Zur bewegungslosen Kommutierung der Linearmotorachsen HT-L
kann das Wegmess-System HIWIN MAGIC zusätzlich mit dem digitaler Hallsensor von HIWIN
kombiniert werden.
Tabelle 17.1 Auswahl Wegmess-System
Bestellcode Bezeichnung Wiederholgenauigkeit [mm] Signalperiode Auflösung Schnittstelle Messprinzip Max. Hub
H_B H_S H_L [mm] [µm] [mm]
A MAGIC ± 0,02 ± 0,01 ± 0,005 1 1 Inkrementell 1 V SS (analog) 1) Magnetisch —
B 2) 6) MAGIC — — ± 0,005 1 1 Inkrementell 1 V SS (analog) 1) Magnetisch —
D MAGIC ± 0,02 ± 0,01 ± 0,005 — 1 Inkrementell TTL (digital) 1) Magnetisch —
E 2) 6) MAGIC — — ± 0,005 — 1 Inkrementell TTL (digital) 1) Magnetisch —
H LIC 211 — — ± 0,005 — 0,1 Absolut, EnDat 2.2 EnDat 22 Optisch 5.200 3)
R 4) BML-S1G0 — — ± 0,005 2 1 Absolut, 32-bit BiSS-C, 1 V SS Magnetisch —
S 4) BML-S1G0 — — ± 0,005 2 1 Absolut, 26-bit SSI Magnetisch —
T 6) TTK70 — — ± 0,005 1 31,25 Absolut, 17-bit HIPERFACE Magnetisch 3.600 5)
Weitere Wegmess-Systeme auf Anfrage
1) Kompatibel mit allen gängigen Antriebsverstärkern und dem HIWIN-Antriebsverstärker ED1. Nähere Informationen zu den HIWIN-Antriebsverstärkern finden Sie im Katalog „Antriebsverstärker und Servomotoren“
oder unter www.hiwin.de.
2) Mit digitalem Hall-Sensor zur bewegungslosen Kommutierung.
3) Je nach Baugröße und Option bis 5.469 mm auf Anfrage möglich
4) Das Wegmess-System verfügt über ein sicherheitsgerichtetes, analoges, inkrementelles Echtzeitsignal
5) Je nach Baugröße und Option bis max. 3.800 mm auf Anfrage möglich
6) Ist für HT100L nicht verfügbar
