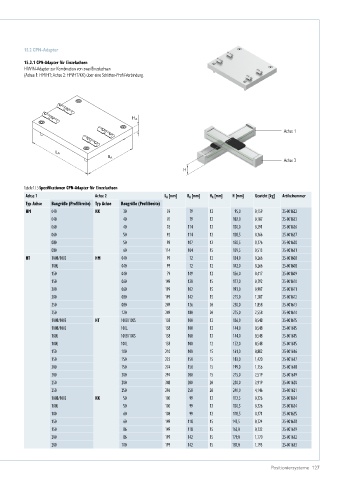

Page 127 - Positioniersysteme

15.2 CPN-Adapter

15.2.1 CPN-Adapter für Einzelachsen
HIWIN-Adapter zur Kombination von zwei Einzelachsen
(Achse 1: HM/HT; Achse 2: HM/HT/KK) über eine Schlitten-Profil-Verbindung.

H A
Achse 1

L A
B A
Achse 2
H

Tabelle 15.5 Spezifikationen CPN-Adapter für Einzelachsen
Achse 1 Achse 2 L A [mm] B A [mm] H A [mm] H [mm] Gewicht [kg] Artikelnummer
Typ Achse Baugröße (Profilbreite) Typ Achse Baugröße (Profilbreite)
HM 040 KK 30 59 79 12 95,0 0,159 25-001622
040 40 70 79 12 102,0 0,187 25-001623
060 40 76 114 12 120,0 0,291 25-001626
060 50 92 114 12 128,5 0,366 25-001627
080 50 98 107 12 150,5 0,376 25-001630
080 60 114 104 15 159,5 0,513 25-001631
HT 100B/100S HM 040 99 72 12 134,0 0,266 25-001608
100L 040 99 72 12 142,0 0,266 25-001608
150 040 79 149 12 156,0 0,417 25-001609
150 060 149 120 15 177,0 0,792 25-001610
200 060 199 102 15 193,0 0,907 25-001611
200 080 199 142 15 215,0 1,287 25-001612
250 080 249 126 20 230,0 1,858 25-001613
250 120 249 180 20 275,0 2,558 25-001614
100B/100S HT 100B/100S 158 100 12 136,0 0,548 25-001615
100B/100S 100L 158 100 12 144,0 0,548 25-001615
100L 100B/100S 158 100 12 144,0 0,548 25-001615
100L 100L 158 100 12 152,0 0,548 25-001615
150 100 210 100 15 161,0 0,882 25-001616
150 150 222 150 15 183,0 1,420 25-001617
200 150 274 150 15 199,0 1,756 25-001618
200 200 294 200 15 215,0 2,519 25-001619
250 200 348 200 20 230,0 3,919 25-001620
250 250 296 250 20 240,0 4,146 25-001621
100B/100S KK 50 100 99 12 112,5 0,326 25-001624
100L 50 100 99 12 120,5 0,326 25-001624
100 60 108 99 12 118,5 0,371 25-001625
150 60 149 118 15 143,5 0,724 25-001628
150 86 149 118 15 163,0 0,732 25-001629
200 86 199 142 15 179,0 1,170 25-001632
200 100 199 142 15 187,0 1,193 25-001633
