LINEARACHSEN UND ACHSSYSTEME HX

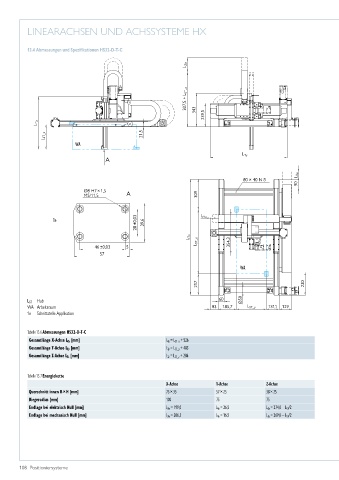

13.4 Abmessungen und Spezifikationen HS32-D-T-C

L Ze

307,5 + L ST_z

343
239,5
L Tz

L ST_z 21,5
WA

L Ty
A

L Xe
80 × 40 N 8
90
Ø8 H7 × 1,5 A
M5/11,5 309

28 ±0,03 39,6
1e L Ye

L Tx

46 ±0,03 5 L ST_x 354,3
57

WA

217 230

L ST Hub 60 Ø50
WA Arbeitsraum 83 185,7 L ST_y 131,1 129
1e Schnittstelle Applikation

Tabelle 13.6 Abmessungen HS32-D-T-C
Gesamtlänge X-Achse L Tx [mm] L Tx = L ST_x + 526
Gesamtlänge Y-Achse L Ty [mm] L Ty = L ST_y + 483
Gesamtlänge Z-Achse L Tz [mm] L Tz = L ST_z + 286

Tabelle 13.7 Energiekette
X­Achse Y­Achse Z­Achse
Querschnitt innen B × H [mm] 75 × 35 57 × 25 38 × 25
Biegeradius [mm] 100 75 75
Endlage bei elektrisch Null [mm] L Xe = 199,0 L Ye = 26,5 L Ze = 274,0 – L ST/2
Endlage bei mechanisch Null [mm] L Xe = 206,5 L Ye = 16,5 L Ze = 269,0 – L ST/2
