LINEARACHSEN UND ACHSSYSTEME HX

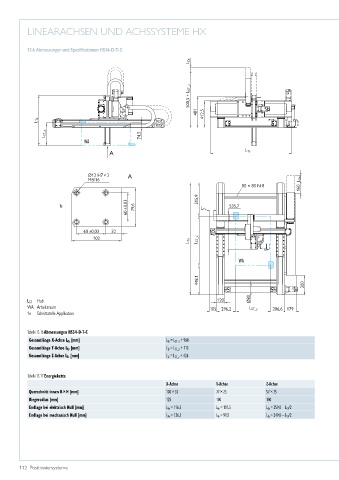

13.6 Abmessungen und Spezifikationen HS34-D-T-C

L Ze

500,5 + L ST_z

481 412,5
L Tz
L ST_z 74,5
WA

A L Ty

Ø12 H7 × 2 A
M8/16 L Xe
80 × 80 N 8
160

60 ±0,03 79,6 L Ye
1e 515,9 535,7

60 ±0,03 32
102
L Tx L ST_x

WA

448,1 300

L ST Hub 120 Ø80
WA Arbeitsraum 105 296,2 L ST_y 206,6 179
1e Schnittstelle Applikation

Tabelle 13.16 Abmessungen HS34-D-T-C
Gesamtlänge X-Achse L Tx [mm] L Tx = L ST_x + 964
Gesamtlänge Y-Achse L Ty [mm] L Ty = L ST_y + 713
Gesamtlänge Z-Achse L Tz [mm] L Tz = L ST_z + 426

Tabelle 13.17 Energiekette
X­Achse Y­Achse Z­Achse
Querschnitt innen B × H [mm] 100 × 35 77 × 25 57 × 25
Biegeradius [mm] 125 100 100
Endlage bei elektrisch Null [mm] L Xe = 116,5 L Ye = 111,5 L Ze = 259,0 – L ST/2
Endlage bei mechanisch Null [mm] L Xe = 136,5 L Ye = 91,5 L Ze = 249,0 – L ST/2
