LINEARACHSEN UND ACHSSYSTEME HX

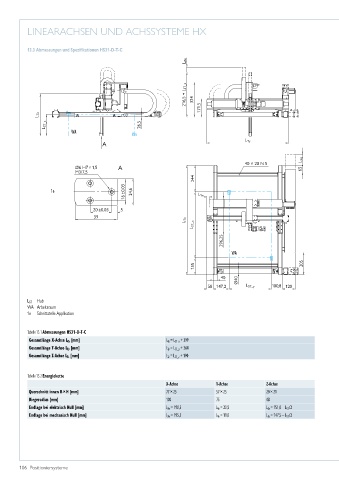

13.3 Abmessungen und Spezifikationen HS31-D-T-C

L Ze

216,5 + L ST_z 324

L Tz 171,5
L ST_z 26,5
WA

A L Ty

L Xe
40 × 20 N 5
Ø6 H7 × 1,5 A 65
M3/7,5
244
16 ±0,03 24,6 L Ye
1e

20 ±0,03 5
39
L Tx
L ST_x
296,25

WA

155 205
40 Ø40
58 147,2 L ST_y 100,8 120

L ST Hub
WA Arbeitsraum
1e Schnittstelle Applikation

Tabelle 13.1 Abmessungen HS31-D-T-C
Gesamtlänge X-Achse L Tx [mm] L Tx = L ST_x + 399
Gesamtlänge Y-Achse L Ty [mm] L Ty = L ST_y + 364
Gesamtlänge Z-Achse L Tz [mm] L Tz = L ST_z + 190

Tabelle 13.2 Energiekette
X­Achse Y­Achse Z­Achse
Querschnitt innen B × H [mm] 77 × 25 57 × 25 20 × 21
Biegeradius [mm] 100 75 48
Endlage bei elektrisch Null [mm] L Xe = 190,5 L Ye = 23,5 L Ze = 151,0 – L ST /2
Endlage bei mechanisch Null [mm] L Xe = 195,5 L Ye = 11,0 L Ze = 147,5 – L ST /2
