LINEARACHSEN UND ACHSSYSTEME HX

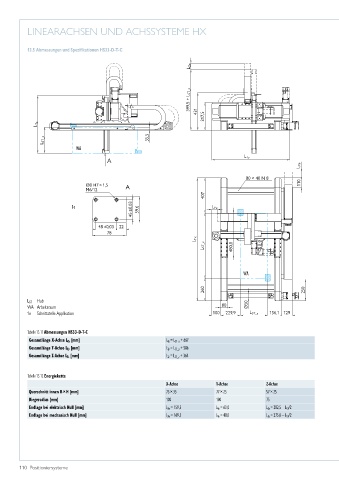

13.5 Abmessungen und Spezifikationen HS33-D-T-C

L Ze

399,5 + L ST_z

431
317,5
L Tz

L ST_z 35,5
WA
L Ty
A
L Xe
80 × 40 N 8
Ø8 H7 × 1,5 A 110
M6/12
407
45 ±0,03 59,6
1e L Ye

48 ±0,03 22
78
L Tx
L ST_x 480,8

WA

260 250
L ST Hub
WA Arbeitsraum 80 Ø50
1e Schnittstelle Applikation 100 229,9 L ST_y 156,1 129

Tabelle 13.11 Abmessungen HS33-D-T-C
Gesamtlänge X-Achse L Tx [mm] L Tx = L ST_x + 667
Gesamtlänge Y-Achse L Ty [mm] L Ty = L ST_y + 586
Gesamtlänge Z-Achse L Tz [mm] L Tz = L ST_z + 364

Tabelle 13.12 Energiekette
X­Achse Y­Achse Z­Achse
Querschnitt innen B × H [mm] 75 × 35 77 × 25 57 × 25
Biegeradius [mm] 100 100 75
Endlage bei elektrisch Null [mm] L Xe = 159,5 L Ye = 63,0 L Ze = 282,5 – L ST/2
Endlage bei mechanisch Null [mm] L Xe = 169,5 L Ye = 48,0 L Ze = 275,0 – L ST/2
