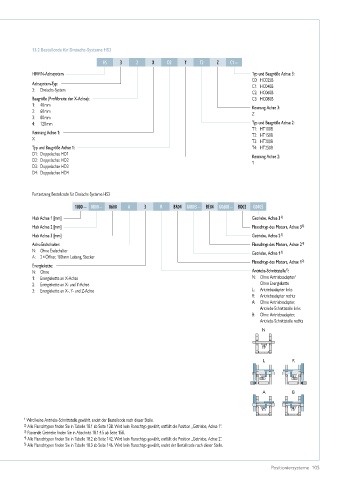

13.2 Bestellcode für Dreiachs-Systeme HS3

HS 3 2 X D2 Y T2 Z C1 –

HIWIN-Achssystem Typ und Baugröße Achse 3:
C0: HC025B
Achssystem-Typ: C1: HC040B
3: Dreiachs-System C2: HC060B
Baugröße (Profilbreite der X-Achse): C3: HC080B
1: 40 mm Kennung Achse 3:
2: 60 mm Z
3: 80 mm
4: 120 mm Typ und Baugröße Achse 2:
T1: HT100B
Kennung Achse 1: T2: HT150B
X
T3: HT200B
Typ und Baugröße Achse 1: T4: HT250B
D1: Doppelachse HD1 Kennung Achse 2:
D2: Doppelachse HD2 Y
D3: Doppelachse HD3
D4: Doppelachse HD4

Fortsetzung Bestellcode für Dreiachs-Systeme HS3
1000 – 0800 – 0600 A 3 R BR04 G0803 – BE04 G0608 – BO02 G0405

Hub Achse 1 [mm] Getriebe, Achse 3 3)
Hub Achse 2 [mm] Flanschtyp des Motors, Achse 3 5)
Hub Achse 3 [mm] Getriebe, Achse 2 3)
Achs-Endschalter: Flanschtyp des Motors, Achse 2 4)
N: Ohne Endschalter Getriebe, Achse 1 3)
A: 2 × Öffner, 100 mm Leitung, Stecker
Flanschtyp des Motors, Achse 1 2)
Energiekette:
1)
N: Ohne Antriebs-Schnittstelle :
1: Energiekette an X-Achse N: Ohne Antriebsadapter/
2: Energiekette an X- und Y-Achse Ohne Energiekette
3: Energiekette an X-, Y- und Z-Achse L: Antriebsadapter links
R: Antriebsadapter rechts
A: Ohne Antriebsadapter,
Antriebs-Schnittstelle links
B: Ohne Antriebsadapter,
Antriebs-Schnittstelle rechts
N

L R

A B

1 Wird keine Antriebs-Schnittstelle gewählt, endet der Bestellcode nach dieser Stelle.
2) Alle Flanschtypen finden Sie in Tabelle 18.1 ab Seite 138. Wird kein Flanschtyp gewählt, entfällt die Position „Getriebe, Achse 1“.
3) Passende Getriebe finden Sie in Abschnitt 18.1.4.5 ab Seite 158.
4) Alle Flanschtypen finden Sie in Tabelle 18.2 ab Seite 142. Wird kein Flanschtyp gewählt, entfällt die Position „Getriebe, Achse 2“.
5) Alle Flanschtypen finden Sie in Tabelle 18.3 ab Seite 146. Wird kein Flanschtyp gewählt, endet der Bestellcode nach dieser Stelle.
