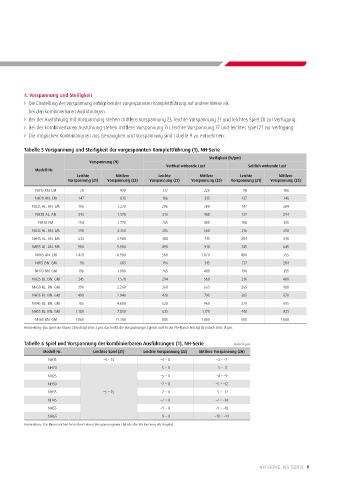

Page 9 - NSK Profilschienenfuehrungen

4. Vorspannung und Steifigkeit
› Die Einstellung der Vorspannung erfolgt bei der vorgespannten Komplettführung auf andere Weise als
bei den kombinierbaren Ausführungen.
› Bei der Ausführung mit Vorspannung stehen mittlere Vorspannung Z3, leichte Vorspannung Z1 und leichtes Spiel Z0 zur Verfügung.
› Bei der kombinierbaren Ausführung stehen mittlere Vorspannung ZH, leichte Vorspannung ZZ und leichtes Spiel ZT zur Verfügung.
› Die möglichen Kombinationen aus Genauigkeit und Vorspannung sind Tabelle 9 zu entnehmen.

Tabelle 5 Vorspannung und Steifigkeit der vorgespannten Komplettführung (1), NH-Serie
Steifigkeit (N/μm)
Vorspannung (N)
Vertikal wirkende Last Seitlich wirkende Last
Modell-Nr.
Leichte Mittlere Leichte Mittlere Leichte Mittlere
Vorspannung (Z1) Vorspannung (Z3) Vorspannung (Z1) Vorspannung (Z3) Vorspannung (Z1) Vorspannung (Z3)
NH15 AN. EM 78 490 137 226 98 186
NH20 AN. EM 147 835 186 335 137 245
NH25 AL. AN. EM 196 1.270 206 380 147 284
NH30 AL. AN 245 1.570 216 400 157 294
NH30 EM 294 1.770 265 480 186 355
NH35 AL. AN. EM 390 2.350 305 560 216 390
NH45 AL. AN. EM 635 3.900 400 745 284 540
NH55 AL. AN. EM 980 5.900 490 910 345 645
NH65 AN. EM 1.470 8.900 580 1.070 400 755
NH15 BN. GM 98 685 196 345 137 284
NH20 BN. GM 196 1.080 265 480 196 355
NH25 BL. BN. GM 245 1.570 294 560 216 400
NH30 BL. BN. GM 390 2.260 360 665 265 480
NH35 BL. BN. GM 490 2.940 430 795 305 570
NH45 BL. BN. GM 785 4.800 520 960 370 695
NH55 BL. BN. GM 1.180 7.050 635 1.170 440 835
NH65 BN. GM 1.860 11.300 805 1.480 550 1.040
Anmerkung: Das Spiel der Klasse Z0 beträgt 0 bis 3 μm, das heißt, die Vorspannung ist gleich null. In der PN-Klasse beträgt Z0 jedoch 0 bis 15 μm.

Tabelle 6 Spiel und Vorspannung der kombinierbaren Ausführungen (1), NH-Serie Einheit: µm
Modell-Nr. Leichtes Spiel (ZT) Leichte Vorspannung (ZZ) Mittlere Vorspannung (ZH)
NH15 –4 ~ 15 –4 ~ 0 –3 ~ –7
NH20 –5 ~ 0 –3 ~ –8
NH25 –5 ~ 0 –4 ~ –9
NH30 –7 ~ 0 –5 ~ –12
NH35 –5 ~ 15 –7 ~ 0 –5 ~ –12
NH45 –7 ~ 0 –7 ~ –14
NH55 –9 ~ 0 –9 ~ –18
NH65 –9 ~ 0 –10 ~ –19
Anmerkung: Das Minuszeichen bezeichnet einen Vorspannungswert (elastische Verformung der Kugeln).

NH SERIE, NS SERIE 9
