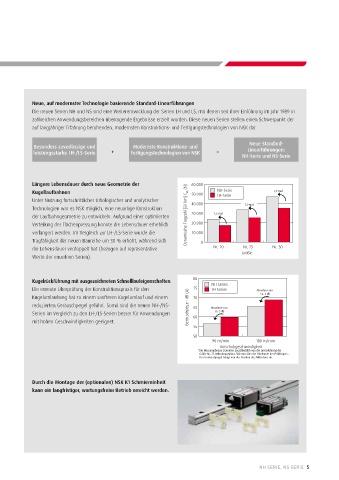

Neue, auf modernster Technologie basierende Standard-Linearführungen
Die neuen Serien NH und NS sind eine Weiterentwicklung der Serien LH und LS, mit denen seit ihrer Einführung im Jahr 1989 in
zahlreichen Anwendungsbereichen überragende Ergebnisse erzielt wurden. Diese neuen Serien stellen einen Schwerpunkt der
auf langjähriger Erfahrung beruhenden, modernsten Konstruktions- und Fertigungstechnologien von NSK dar.

Neue Standard-
Besonders zuverlässige und Modernste Konstruktions- und
leistungsstarke LH-/LS-Serie + Fertigungstechnologien von NSK = Linearführungen:
NH-Serie und NS-Serie

Längere Lebensdauer durch neue Geometrie der 60.000
Kugellaufbahnen 50.000 NH-Serie 1,3-mal
LH-Serie
Unter Nutzung fortschrittlicher tribologischer und analytischer
Technologien war es NSK möglich, eine neuartige Konstruktion 40.000 1,3-mal
der Laufbahngeometrie zu entwickeln. Aufgrund einer optimierten Dynamische Tragzahl [50 km] C 50 (N) 30.000 1,3-mal
Verteilung der Flächenpressung konnte die Lebensdauer erheblich 20.000
verlängert werden. Im Vergleich zur LH-/LS-Serie wurde die 10.000
Tragfähigkeit der neuen Baureihe um 30 % erhöht, während sich 0
die Lebensdauer verdoppelt hat (bezogen auf repräsentative Nr. 20 Nr. 25 Nr. 30
Größe
Werte der einzelnen Serien).

Kugelrückführung mit ausgezeichneten Schnelllaufeigenschaften 80
NH Series
Die erneute Überprüfung der Konstruktionspraxis für den 75 LH Series Abnahme um
Kugelumlaufweg hat zu einem sanfteren Kugelumlauf und einem 70 ca. 3 dB
reduzierten Geräuschpegel geführt. Somit sind die neuen NH-/NS- Geräuschpegel: dB (A) 65 Abnahme um
Serien im Vergleich zu den LH-/LS-Serien besser für Anwendungen 60 ca. 3 dB
mit hohen Geschwindigkeiten geeignet.
55
50
90 m/min 180 m/min
Vorschubgeschwindigkeit
*Die Messergebnisse stammen ausschließlich von der Linearführung der
Größe Nr. 25. Mikrofonposition: 500 mm über der Oberkante des Prüfkörpers.
Der Geräuschpegel hängt von der Position des Mikrofons ab.

Durch die Montage der (optionalen) NSK K1 Schmiereinheit
kann ein langfristiger, wartungsfreier Betrieb erreicht werden.

NH SERIE, NS SERIE 5
