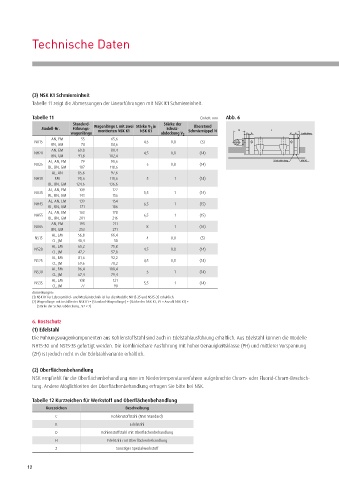

Technische Daten

(3) NSK K1 Schmiereinheit
Tabelle 11 zeigt die Abmessungen der Linearführungen mit NSK K1 Schmiereinheit.

Tabelle 11 Einheit: mm Abb. 6
Standard- Stärke der
Überstand
Modell-Nr. Führungs- Wagenlänge L mit zwei Stärke V 1 je Schutz- Schmiernippel N N L
NSK K1
montierten NSK K1
wagenlänge abdeckung V 2 V 1 V 2 V 2 V 1 Enddichtung
AN, EM 55 65,6
NH15 4,5 0,8 (5)
BN, GM 74 84,6
AN, EM 69,8 80,4
NH20 4,5 0,8 (14)
BN, GM 91,8 102,4
AL, AN, EM 79 90,6 Schutzabdeckung NSK K1
NH25 5 0,8 (14)
BL, BN, GM 107 118,6
AL, AN 85,6 97,6
NH30 EM 98,6 110,6 5 1 (14)
BL, BN, GM 124,6 136,6
AL, AN, EM 109 122
NH35 5,5 1 (14)
BL, BN, GM 143 156
AL, AN, EM 139 154
NH45 6,5 1 (15)
BL, BN, GM 171 186
AL, AN, EM 163 178
NH55 6,5 1 (15)
BL, BN, GM 201 216
AN, EM 193 211
NH65 8 1 (16)
BN, GM 253 271
AL, EM 56,8 66,4
NS15 4 0,8 (5)
CL, JM 40,4 50
AL, EM 65,2 75,8
NS20 4,5 0,8 (14)
CL, JM 47,2 57,8
AL, EM 81,6 92,2
NS25 4,5 0,8 (14)
CL, JM 59,6 70,2
AL, EM 96,4 108,4
NS30 5 1 (14)
CL, JM 67,4 79,4
AL, EM 108 121
NS35 5,5 1 (14)
CL, JM 77 90
Anmerkungen:
(1) NSK K1 für Lebensmittel- und Medizintechnik ist für die Modelle NH15-35 und NS15-35 erhältlich.
(2) Wagenlänge mit installierter NSK K1 = (Standard-Wagenlänge) + (Stärke der NSK K1, V1 × Anzahl NSK K1) +
(Stärke der Schutzabdeckung , V2 × 2)
6. Rostschutz
(1) Edelstahl
Die Führungswagenkomponenten aus Kohlenstoffstahl sind auch in Edelstahlausführung erhältlich. Aus Edelstahl können die Modelle
NH15-30 und NS15-35 gefertigt werden. Die kombinierbare Ausführung mit hoher Genauigkeitsklasse (PH) und mittlerer Vorspannung
(ZH) ist jedoch nicht in der Edelstahlvariante erhältlich.
(2) Oberflächenbehandlung
NSK empfiehlt für die Oberflächenbehandlung eine im Niedertemperaturverfahren aufgebrachte Chrom- oder Fluorid-Chrom-Beschich-
tung. Andere Möglichkeiten der Oberflächenbehandlung erfragen Sie bitte bei NSK.

Tabelle 12 Kurzzeichen für Werkstoff und Oberflächenbehandlung
Kurzzeichen Beschreibung
C Kohlenstoffstahl (NSK Standard)
K Edelstahl
D Kohlenstoffstahl mit Oberflächenbehandlung
H Edelstahl mit Oberflächenbehandlung
Z Sonstiger Spezialwerkstoff
