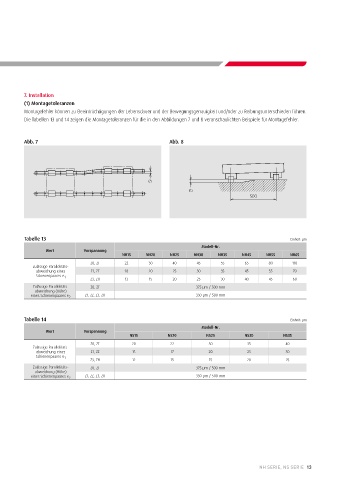

Page 13 - NSK Profilschienenfuehrungen

7. Installation
(1) Montagetoleranzen
Montagefehler können zu Beeinträchtigungen der Lebensdauer und der Bewegungsgenauigkeit und/oder zu Reibungsunterschieden führen.
Die Tabellen 13 und 14 zeigen die Montagetoleranzen für die in den Abbildungen 7 und 8 veranschaulichten Beispiele für Montagefehler.

Abb. 7 Abb. 8

e1
e2
500

Tabelle 13 Einheit: µm
Modell-Nr.
Wert Vorspannung
NH15 NH20 NH25 NH30 NH35 NH45 NH55 NH65
Z0, ZT 22 30 40 45 55 65 80 110
Zulässige Parallelitäts-
abweichung eines Z1, ZZ 18 20 25 30 35 45 55 70
Schienenpaares e 1
Z3, ZH 13 15 20 25 30 40 45 60
Zulässige Parallelitäts- Z0, ZT 375 µm / 500 mm
abweichung (Höhe)
eines Schienenpaares e 2 Z1, ZZ, Z3, ZH 330 µm / 500 mm

Tabelle 14 Einheit: µm
Modell-Nr.
Wert Vorspannung
NS15 NS20 NS25 NS30 NS35
Z0, ZT 20 22 30 35 40
Zulässige Parallelitäts-
abweichung eines Z1, ZZ 15 17 20 25 30
Schienenpaares e 1
Z3, ZH 12 15 15 20 25
Zulässige Parallelitäts- Z0, ZT 375 µm / 500 mm
abweichung (Höhe)
eines Schienenpaares e 2 Z1, ZZ, Z3, ZH 330 µm / 500 mm

NH SERIE, NS SERIE 13
