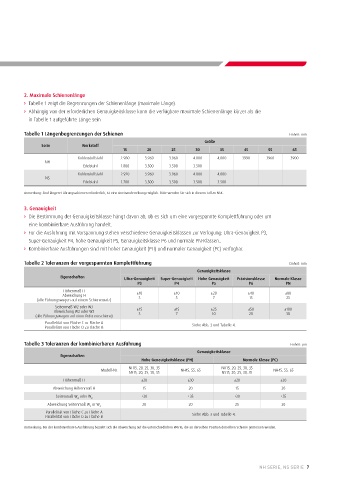

Page 7 - NSK Profilschienenfuehrungen

2. Maximale Schienenlänge
› Tabelle 1 zeigt die Begrenzungen der Schienenlänge (maximale Länge).
› Abhängig von der erforderlichen Genauigkeitsklasse kann die verfügbare maximale Schienenlänge kürzer als die
in Tabelle 1 aufgeführte Länge sein

Tabelle 1 Längenbegrenzungen der Schienen Einheit: mm
Größe
Serie Werkstoff
15 20 25 30 35 45 55 65
Kohlenstoffstahl 2.980 3.960 3.960 4.000 4.000 3990 3960 3900
NH
Edelstahl 1.800 3.500 3.500 3.500
Kohlenstoffstahl 2.920 3.960 3.960 4.000 4.000
NS
Edelstahl 1.700 3.500 3.500 3.500 3.500
Anmerkung: Sind längere Führungsschienen erforderlich, ist eine Aneinanderreihung möglich. Bitte wenden Sie sich in diesem Fall an NSK.

3. Genauigkeit
› Die Bestimmung der Genauigkeitsklasse hängt davon ab, ob es sich um eine vorgespannte Komplettführung oder um
eine kombinierbare Ausführung handelt.
› Für die Ausführung mit Vorspannung stehen verschiedene Genauigkeitsklassen zur Verfügung: Ultra-Genauigkeit P3,
Super-Genauigkeit P4, hohe Genauigkeit P5, Genauigkeitsklasse P6 und normale PN-Klassen..
› Kombinierbare Ausführungen sind mit hoher Genauigkeit (PH) und normaler Genauigkeit (PC) verfügbar.

Tabelle 2 Toleranzen der vorgespannten Komplettführung Einheit: mm
Genauigkeitsklasse
Eigenschaften Ultra-Genauigkeit Super-Genauigkeit Hohe Genauigkeit Präzisionsklasse Normale Klasse
P3 P4 P5 P6 PN
Höhenmaß H
Abweichung H ±10 ±10 ±20 ±40 ±80
(alle Führungswagen auf einem Schienensatz) 3 5 7 15 25
Seitenmaß W2 oder W3
Abweichung W2 oder W3 ±15 ±15 ±25 ±50 ±100
(alle Führungswagen auf einer Referenzschiene) 3 7 10 20 30
Parallelität von Fläche C zu Fläche A Siehe Abb. 3 und Tabelle 4.
Parallelität von Fläche D zu Fläche B

Tabelle 3 Toleranzen der kombinierbaren Ausführung Einheit: µm
Genauigkeitsklasse
Eigenschaften
Hohe Genauigkeitsklasse (PH) Normale Klasse (PC)
NH15, 20, 25, 30, 35 NH15, 20, 25, 30, 35
Modell-Nr. NH45, 55, 65 NH45, 55, 65
NS15, 20, 25, 30, 35 NS15, 20, 25, 30, 35
Höhenmaß H ±20 ±30 ±20 ±30
Abweichung Höhenmaß H 15 20 15 20
Seitenmaß W oder W ±30 ±35 ±30 ±35
2 3
Abweichung Seitenmaß W or W 20 20 25 30
2 3
Parallelität von Fläche C zu Fläche A Siehe Abb. 3 und Tabelle 4.
Parallelität von Fläche D zu Fläche B
Anmerkung: Bei der kombinierbaren Ausführung bezieht sich die Abweichung auf die unterschiedlichen Werte, die an derselben Position derselben Schiene gemessen werden.

NH SERIE, NS SERIE 7
