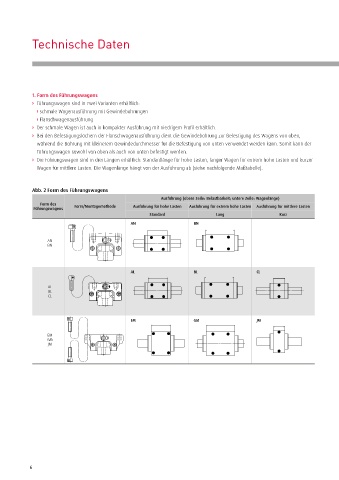

Technische Daten
1. Form des Führungswagens
› Führungswagen sind in zwei Varianten erhältlich:
› schmale Wagenausführung mit Gewindebohrungen
› Flanschwagenausführung
› Der schmale Wagen ist auch in kompakter Ausführung mit niedrigem Profil erhältlich.
› Bei den Befestigungslöchern der Flanschwagenausführung dient die Gewindebohrung zur Befestigung des Wagens von oben,
während die Bohrung mit kleinerem Gewindedurchmesser für die Befestigung von unten verwendet werden kann. Somit kann der
Führungswagen sowohl von oben als auch von unten befestigt werden.
› Die Führungswagen sind in drei Längen erhältlich: Standardlänge für hohe Lasten, langer Wagen für extrem hohe Lasten und kurzer
Wagen für mittlere Lasten. Die Wagenlänge hängt von der Ausführung ab (siehe nachfolgende Maßtabelle).
Abb. 2 Form des Führungswagens
Ausführung (obere Zeile: Belastbarkeit; untere Zeile: Wagenlänge)
Form des
Führungswagens Form/Montagemethode Ausführung für hohe Lasten Ausführung für extrem hohe Lasten Ausführung für mittlere Lasten
Standard Lang Kurz
AN BN
AN
BN
AL BL CL
AL
BL
CL
EM GM JM
EM
GM
JM
