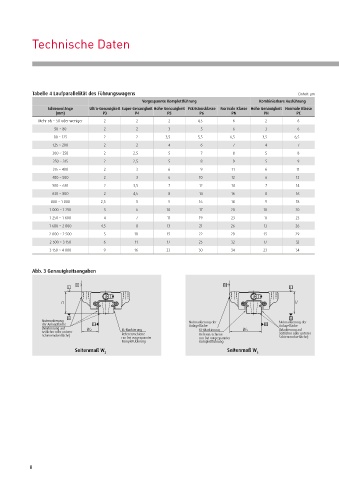

Page 8 - NSK Profilschienenfuehrungen

Technische Daten

Tabelle 4 Laufparallelität des Führungswagens Einheit: µm
Vorgespannte Komplettführung Kombinierbare Ausführung
Schienenlänge Ultra-Genauigkeit Super-Genauigkeit Hohe Genauigkeit Präzisionsklasse Normale Klasse Hohe Genauigkeit Normale Klasse
(mm) P3 P4 P5 P6 PN PH PC
Mehr als ~ 50 oder weniger 2 2 2 4,5 6 2 6
50 ~ 80 2 2 3 5 6 3 6
80 ~ 125 2 2 3,5 5,5 6,5 3,5 6,5
125 ~ 200 2 2 4 6 7 4 7
200 ~ 250 2 2,5 5 7 8 5 8
250 ~ 315 2 2,5 5 8 9 5 9
315 ~ 400 2 3 6 9 11 6 11
400 ~ 500 2 3 6 10 12 6 12
500 ~ 630 2 3,5 7 12 14 7 14
630 ~ 800 2 4,5 8 14 16 8 16
800 ~ 1 000 2,5 5 9 16 18 9 18
1 000 ~ 1 250 3 6 10 17 20 10 20
1 250 ~ 1 600 4 7 11 19 23 11 23
1 600 ~ 2 000 4,5 8 13 21 26 13 26
2 000 ~ 2 500 5 10 15 22 29 15 29
2 500 ~ 3 150 6 11 17 25 32 17 32
3 150 ~ 4 000 9 16 23 30 34 23 34

Abb. 3 Genauigkeitsangaben

D D
C C

H H

A A
Nutmarkierung Nutmarkierung der Nutmarkierung der
der Anlagefläche B Anlagefläche B Anlagefläche
(Markierung auf W2 KL-Markierung KL-Markierung W3 (Markierung auf
seitlicher oder unterer seitlicher oder unterer
Schienenoberfläche) Referenzschiene Referenzschiene
nur bei vorgespannter nur bei vorgespannter Schienenoberfläche)
Komplettführung Komplettführung
Seitenmaß W Seitenmaß W
2 3
