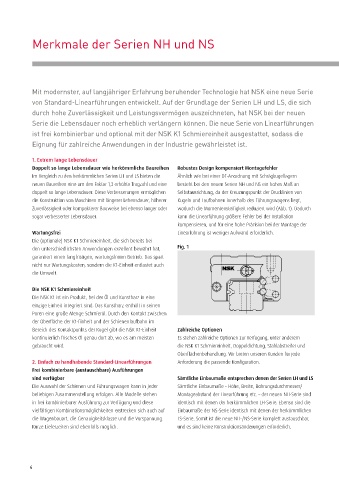

Merkmale der Serien NH und NS

Mit modernster, auf langjähriger Erfahrung beruhender Technologie hat NSK eine neue Serie
von Standard-Linearführungen entwickelt. Auf der Grundlage der Serien LH und LS, die sich

durch hohe Zuverlässigkeit und Leistungsvermögen auszeichneten, hat NSK bei der neuen
Serie die Lebensdauer noch erheblich verlängern können. Die neue Serie von Linearführungen
ist frei kombinierbar und optional mit der NSK K1 Schmiereinheit ausgestattet, sodass die

Eignung für zahlreiche Anwendungen in der Industrie gewährleistet ist.

1. Extrem lange Lebensdauer
Doppelt so lange Lebensdauer wie herkömmliche Baureihen Robustes Design kompensiert Montagefehler
Im Vergleich zu den herkömmlichen Serien LH und LS bieten die Ähnlich wie bei einer DF-Anordnung mit Schrägkugellagern
neuen Baureihen eine um den Faktor 1,3 erhöhte Tragzahl und eine besteht bei den neuen Serien NH und NS ein hohes Maß an
doppelt so lange Lebensdauer. Diese Verbesserungen ermöglichen Selbstausrichtung, da der Kreuzungspunkt der Drucklinien von
die Konstruktion von Maschinen mit längerer Lebensdauer, höherer Kugeln und Laufbahnen innerhalb des Führungswagens liegt,
Zuverlässigkeit oder kompakterer Bauweise bei ebenso langer oder wodurch die Momentensteifigkeit reduziert wird (Abb. 1). Dadurch
sogar verbesserter Lebensdauer. kann die Linearführung größere Fehler bei der Installation
kompensieren, und für eine hohe Präzision bei der Montage der
Wartungsfrei Linearführung ist weniger Aufwand erforderlich.
Die (optionale) NSK K1 Schmiereinheit, die sich bereits bei
den unterschiedlichsten Anwendungen exzellent bewährt hat, Fig. 1
garantiert einen langfristigen, wartungsfreien Betrieb. Das spart
nicht nur Wartungskosten, sondern die K1-Einheit entlastet auch
die Umwelt.

Die NSK K1 Schmiereinheit
Die NSK K1 ist ein Produkt, bei der Öl und Kunstharz in eine
einzige Einheit integriert sind. Das Kunstharz enthält in seinen
Poren eine große Menge Schmieröl. Durch den Kontakt zwischen
der Oberfläche der K1-Einheit und der Schienenlaufbahn im
Bereich des Kontaktpunkts der Kugel gibt die NSK K1-Einheit Zahlreiche Optionen
kontinuierlich frisches Öl genau dort ab, wo es am meisten Es stehen zahlreiche Optionen zur Verfügung, unter anderem
gebraucht wird. die NSK K1 Schmiereinheit, Doppeldichtung, Stahlabstreifer und
Oberflächenbehandlung. Wir bieten unseren Kunden für jede
2. Einfach zu handhabende Standard-Linearführungen Anforderung die passende Konfiguration.
Frei kombinierbare (austauschbare) Ausführungen
sind verfügbar Sämtliche Einbaumaße entsprechen denen der Serien LH und LS
Die Auswahl der Schienen und Führungswagen kann in jeder Sämtliche Einbaumaße – Höhe, Breite, Bohrungsdurchmesser/
beliebigen Zusammenstellung erfolgen. Alle Modelle stehen Montageabstand der Linearführung etc. – der neuen NH-Serie sind
in frei kombinierbarer Ausführung zur Verfügung und diese identisch mit denen der herkömmlichen LH-Serie. Ebenso sind die
vielfältigen Kombinationsmöglichkeiten erstrecken sich auch auf Einbaumaße der NS-Serie identisch mit denen der herkömmlichen
die Wagenbauart, die Genauigkeitsklasse und die Vorspannung. LS-Serie. Somit ist die neue NH-/NS-Serie komplett austauschbar,
Kurze Lieferzeiten sind ebenfalls möglich. und es sind keine Konstruktionsänderungen erforderlich.

4
