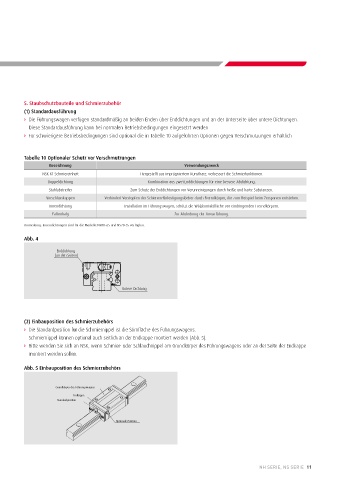

Page 11 - NSK Profilschienenfuehrungen

5. Staubschutzbauteile und Schmierzubehör
(1) Standardausführung
› Die Führungswagen verfügen standardmäßig an beiden Enden über Enddichtungen und an der Unterseite über untere Dichtungen.
Diese Standardausführung kann bei normalen Betriebsbedingungen eingesetzt werden
› Für schwierigere Betriebsbedingungen sind optional die in Tabelle 10 aufgeführten Optionen gegen Verschmutzungen erhältlich

Tabelle 10 Optionaler Schutz vor Verschmutzungen
Bezeichnung Verwendungszweck
NSK K1 Schmiereinheit Hergestellt aus imprägniertem Kunstharz; verbessert die Schmierfunktionen.
Doppeldichtung Kombination aus zwei Enddichtungen für eine bessere Abdichtung.
Stahlabstreifer Zum Schutz der Enddichtungen vor Verunreinigungen durch heiße und harte Substanzen.
Verschlusskappen Verhindert Verstopfen der Schienen-Befestigungslöcher durch Fremdkörper, die zum Beispiel beim Zerspanen entstehen.
Innendichtung Installation im Führungswagen; schützt die Wälzkontaktfläche vor eindringenden Fremdkörpern.
Faltenbalg Zur Abdeckung der Linearführung.

Anmerkung: Innendichtungen sind für die Modelle NH20-65 und NS20-35 verfügbar.

Abb. 4
Enddichtung
(an den Seiten)

Untere Dichtung

(2) Einbauposition des Schmierzubehörs
› Die Standardposition für die Schmiernippel ist die Stirnfläche des Führungswagens.
Schmiernippel können optional auch seitlich an der Endkappe montiert werden (Abb. 5).
› Bitte wenden Sie sich an NSK, wenn Schmier- oder Schlauchnippel am Grundkörper des Führungswagens oder an der Seite der Endkappe
montiert werden sollen.

Abb. 5 Einbauposition des Schmierzubehörs

Grundkörper des Führungswagens
Endkappe
Standardposition

Optionale Position

NH SERIE, NS SERIE 11
