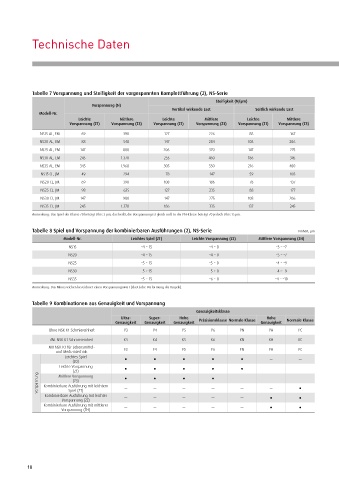

Technische Daten

Tabelle 7 Vorspannung und Steifigkeit der vorgespannten Komplettführung (2), NS-Serie
Steifigkeit (N/μm)
Vorspannung (N)
Vertikal wirkende Last Seitlich wirkende Last
Modell-Nr.
Leichte Mittlere Leichte Mittlere Leichte Mittlere
Vorspannung (Z1) Vorspannung (Z3) Vorspannung (Z1) Vorspannung (Z3) Vorspannung (Z1) Vorspannung (Z3)
NS15 AL, EM 69 390 127 226 88 167
NS20 AL, EM 88 540 147 284 108 206
NS25 AL, EM 147 880 206 370 147 275
NS30 AL, EM 245 1.370 255 460 186 345
NS35 AL, EM 345 1.960 305 550 216 400
NS15 CL, JM 49 294 78 147 59 108
NS20 CL, JM 69 390 108 186 78 137
NS25 CL, JM 98 635 127 235 88 177
NS30 CL, JM 147 980 147 275 108 206
NS35 CL, JM 245 1.370 186 335 137 245
Anmerkung: Das Spiel der Klasse Z0 beträgt 0 bis 3 μm, das heißt, die Vorspannung ist gleich null. In der PN-Klasse beträgt Z0 jedoch 0 bis 15 μm.

Tabelle 8 Spiel und Vorspannung der kombinierbaren Ausführungen (2), NS-Serie Einheit: µm
Modell-Nr. Leichtes Spiel (ZT) Leichte Vorspannung (ZZ) Mittlere Vorspannung (ZH)
NS15 –4 ~ 15 –4 ~ 0 –3 ~ –7
NS20 –4 ~ 15 –4 ~ 0 –3 ~ –7
NS25 –5 ~ 15 –5 ~ 0 –4 ~ –9
NS30 –5 ~ 15 –5 ~ 0 –4 ~ –9
NS35 –5 ~ 15 –6 ~ 0 –4 ~ –10
Anmerkung: Das Minuszeichen bezeichnet einen Vorspannungswert (elastische Verformung der Kugeln).

Tabelle 9 Kombinationen aus Genauigkeit und Vorspannung
Genauigkeitsklasse
Ultra- Super- Hohe Hohe
Genauigkeit Genauigkeit Genauigkeit Präzisionsklasse Normale Klasse Genauigkeit Normale Klasse
Ohne NSK K1 Schmiereinheit P3 P4 P5 P6 PN PH PC
Mit NSK K1 Schmiereinheit K3 K4 K5 K6 KN KH KC
Mit NSK K1 für Lebensmittel- F3 F4 F5 F6 FN FH FC
und Medizintechnik
Leichtes Spiel • • • • • — —
(Z0)
Leichte Vorspannung • • • • • — —
(Z1)
Vorspannung Kombinierbare Ausführung mit leichtem • — • — • — • — — — —
Mittlere Vorspannung
(Z3)
•
—
—
Spiel (ZT)
Kombinierbare Ausführung mit leichter — — — — — • •
Vorspannung (ZZ)
Kombinierbare Ausführung mit mittlerer — — — — — • •
Vorspannung (ZH)
