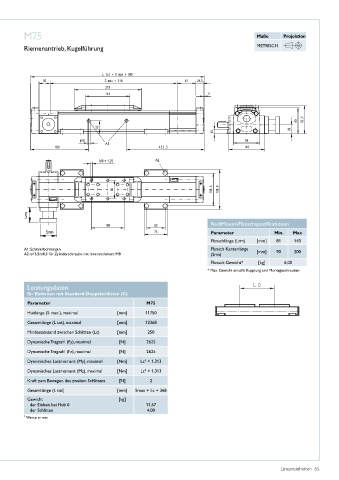

M75 Maße Projektion
Riemenantrieb, Kugelführung METRISCH
RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 81 143
A1: Schmierbohrungen Flansch-Kantenlänge
A2: ø13,5/ø8,5 für Zylinderschraube mit Innensechskant M8 (Srm) [mm] 90 200
Flansch-Gewicht* [kg] 6,00
* Max� Gewicht einschl� Kupplung und Montageschrauben
Leistungsdaten
für Einheiten mit Standard-Doppelschlitten (C)
Parameter M75
Hublänge (S max�), maximal [mm] 11750
Gesamtlänge (L tot), maximal [mm] 12368
Mindestabstand zwischen Schlitten (Lc) [mm] 250
Dynamische Tragzahl (Fy), maximal [N] 2625
Dynamische Tragzahl (Fz), maximal [N] 2625
1
Dynamisches Lastmoment (My), maximal [Nm] Lc × 1�313
1
Dynamisches Lastmoment (Mz), maximal [Nm] Lc × 1�313
Kraft zum Bewegen des zweiten Schlittens [N] 2
Gesamtlänge (L tot] [mm] Smax + Lc + 368
Gewicht [kg]
der Einheit bei Hub 0 11,67
der Schlitten 4,00
1 Werte in mm
Lineareinheiten 65
