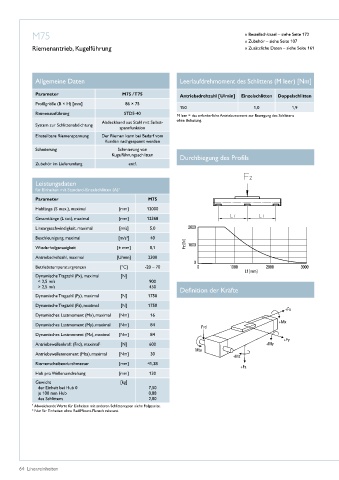

Page 66 - Lineareinheiten

M75 » Bestellschlüssel – siehe Seite 172
» Zubehör – siehe Seite 107
Riemenantrieb, Kugelführung » Zusätzliche Daten – siehe Seite 161

Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]

Parameter M75 / T75 Antriebsdrehzahl [U/min] Einzelschlitten Doppelschlitten
Profilgröße (B × H) [mm] 86 × 75
150 1,0 1,9
Riemenausführung STD5-40 M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
Abdeckband aus Stahl mit Selbst- ohne Belastung�
System zur Schlittenabdichtung
spannfunktion
Einstellbare Riemenspannung Der Riemen kann bei Bedarf vom
Kunden nachgespannt werden
Schmierung Schmierung von
Kugelführungsschlitten
Durchbiegung des Profils
Zubehör im Lieferumfang entf�

Leistungsdaten
für Einheiten mit Standard-Einzelschlitten (A) 1
Parameter M75
Hublänge (S max�), maximal [mm] 12000
Gesamtlänge (L tot), maximal [mm] 12368
Lineargeschwindigkeit, maximal [m/s] 5,0

Beschleunigung, maximal [m/s ] 40
2
Wiederholgenauigkeit [± mm] 0,1
Antriebsdrehzahl, maximal [U/min] 2300
Betriebstemperaturgrenzen [°C] -20 – 70
Dynamische Tragzahl (Fx), maximal [N]
< 2,5 m/s 900
> 2,5 m/s 450
Definition der Kräfte
Dynamische Tragzahl (Fy), maximal [N] 1750
Dynamische Tragzahl (Fz), maximal [N] 1750
Dynamisches Lastmoment (Mx), maximal [Nm] 16

Dynamisches Lastmoment (My), maximal [Nm] 84
Dynamisches Lastmoment (Mz), maximal [Nm] 84
Antriebswellenkraft (Frd), maximal 2 [N] 600
Antriebswellenmoment (Mta), maximal [Nm] 30
Riemenscheibendurchmesser [mm] 41,38
Hub pro Wellenumdrehung [mm] 130
Gewicht [kg]
der Einheit bei Hub 0 7,50
je 100 mm Hub 0,88
des Schlittens 2,00
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
2 Nur für Einheiten ohne RediMount-Flansch relevant�

64 Lineareinheiten
