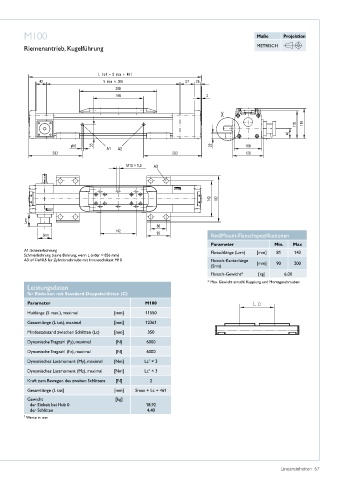

Page 69 - Lineareinheiten

M100 Maße Projektion

Riemenantrieb, Kugelführung METRISCH

RediMount-Flanschspezifikationen
Parameter Min. Max
A1: Schmierbohrung Flanschlänge (Lrm) [mm] 81 143
Schmierbohrung (keine Bohrung, wenn L order < 856 mm)
A3: ø17/ø10,5 für Zylinderschraube mit Innensechskant M10 Flansch-Kantenlänge
(Srm) [mm] 90 200
Flansch-Gewicht* [kg] 6,00
* Max� Gewicht einschl� Kupplung und Montageschrauben
Leistungsdaten
für Einheiten mit Standard-Doppelschlitten (C)
Parameter M100
Hublänge (S max�), maximal [mm] 11550
Gesamtlänge (L tot), maximal [mm] 12361
Mindestabstand zwischen Schlitten (Lc) [mm] 350
Dynamische Tragzahl (Fy), maximal [N] 6000
Dynamische Tragzahl (Fz), maximal [N] 6000

1
Dynamisches Lastmoment (My), maximal [Nm] Lc × 3
1
Dynamisches Lastmoment (Mz), maximal [Nm] Lc × 3
Kraft zum Bewegen des zweiten Schlittens [N] 2
Gesamtlänge (L tot] [mm] Smax + Lc + 461
Gewicht [kg]
der Einheit bei Hub 0 18,92
der Schlitten 4,40
1 Werte in mm

Lineareinheiten 67
